Тепло — в графике: как погода меняет жар от батарей
Во всех городах присутствия СГК начался отопительный сезон, а для энергетиков летняя ремонтная кампания сменилась на зимнюю производственную задачу — обеспечивать и поддерживать у потребителей необходимую температуру. Однако минус за окном зимой может быть очень разным: как -1°С, так и - 40°С. Очевидно, что и поступающее в дома тепло при разной погоде будет неодинаковым. Чтобы понимать, какую именно температуру теплоносителя задавать, энергетики используют температурный график тепловых сетей. По какой логике он работает, кто, кроме ТЭЦ и теплосетей, должен соблюдать этот график — разбираемся.

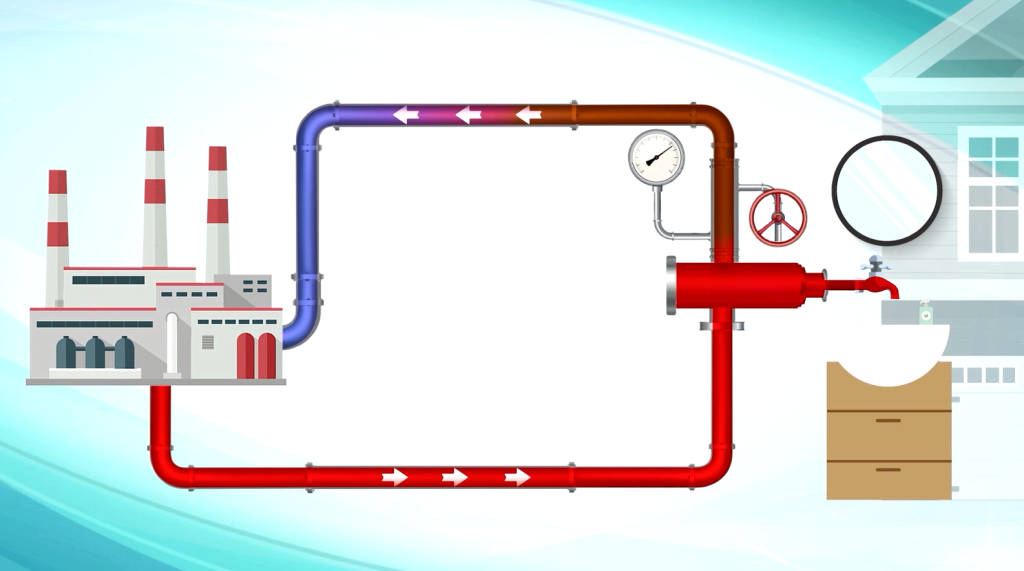

Тепловая энергия передается от источника (ТЭЦ, ГРЭС, котельная) к потребителю по тепловым сетям. В сетях течет теплоноситель — специально подготовленная, химически очищенная горячая вода.
ТЭЦ нагревает теплоноситель до определенной температуры, он по подающему трубопроводу (трубопровод №1, или Т1) поступает на объект потребителя — жилой дом, социальный объект, коммерческое помещение.
Горячая вода проходит по системе теплоснабжения здания, согревая батареи. Затем уже охлажденный теплоноситель по обратному трубопроводу (трубопровод №2, или Т2) возвращается на ТЭЦ, где снова нагревается. Так циклы повторяются снова и снова, циркулируя по кругу, поэтому это процесс называют циркуляцией.
Логично, что чем холоднее на улице, тем больше тепловой энергии должен получить жилой дом или здание. Чтобы, к примеру, согреть дом в - 40°С, можно либо прокачать через систему больше теплоносителя, то есть ускорить циркуляцию, либо увеличить температуру горячей воды. В централизованном теплоснабжении чаще изменяют температуру теплоносителя.
Действуем по графику
Но на сколько именно градусов изменять эту температуру, как часто? Для этого и используют температурный график. В нем четко прописано, какая должна быть температура теплоносителя в подающем и обратном трубопроводах при определённой температуре наружного воздуха.
Например, при - 1°С за окном температура теплоносителя на теплоисточнике в подающем трубопроводе Т1 будет 72°С, на обратном трубопроводе Т2 — 46°С.
При похолодании до - 20°С температура теплоносителя на теплоисточнике в подающем трубопроводе Т1 будет 115°С на обратном трубопроводе Т2 – 64°С.
В мороз при -30°С температура теплоносителя на теплоисточнике в подающем трубопроводе Т1 будет 130°С на обратном трубопроводе Т2 – 67°С.
Руководствуясь почасовым прогнозом метеорологов и утвержденным графиком, диспетчеры тепловых сетей дважды в сутки задают для теплоисточников параметры по температуре и давлению: на сколько нужно увеличить или снизить эти показатели.

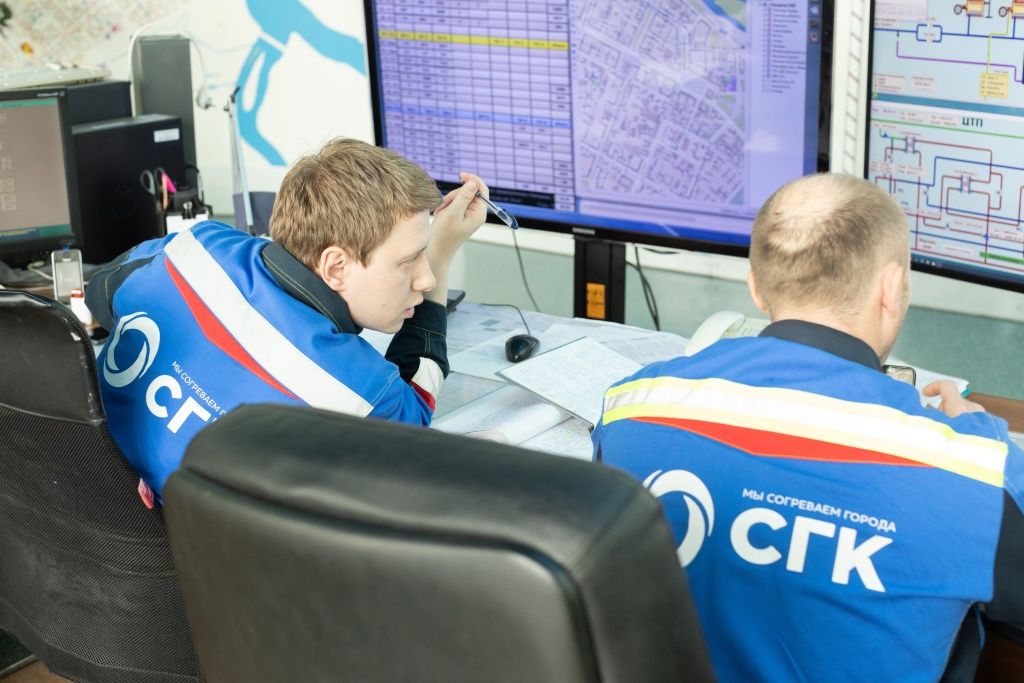

Диспетчеры тепловых сетей контролируют десятки параметров работы оборудования, в том числе руководствуются прогнозом погоды Скачать
Если температура на улице стабильный, параметры остаются неизменными.
Температурные графики отличаются в разных регионах страны и даже в разных городах одного региона. Более того — график может быть индивидуальным для каждого теплоисточника и отдельных его тепломагистралей, чтобы даже в самом удаленном от станции доме можно было обеспечить тепло.

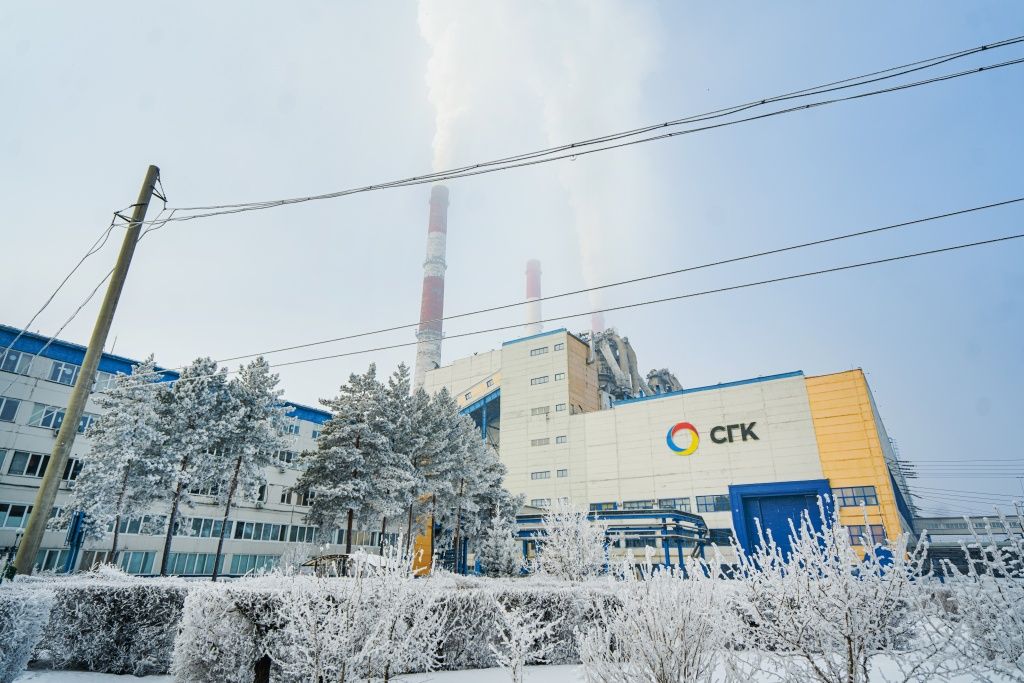

В сильный мороз на пределе работают и тепловые сети, и электростанции Скачать
Тепло отдать, тепло принять
Конечно, температурный график в первую очередь обязаны соблюдать теплоисточники и тепловые сети. Температура Т1 ниже — здания рискуют быть замороженными, температура Т2 выше — людям будет дискомфортно от жары.
Кроме того, отклонение от заданных значений более чем на +/- 3% может привести к штрафу для РСО.
Однако и потребитель — то есть управляющая компания, которая отвечает за работу теплового узла, внутридомовой системы теплоснабжения — должен забрать поставленное тепло и вернуть в Т2 максимально охлажденный теплоноситель.
А если жилой дом или здание не забирает всю тепловую энергию, УК тоже может быть оштрафованной — это прописано в договоре теплоснабжения. От плохого теплосъема страдают прежде всего жители — их батареи недостаточно нагреваются и не прогревают комнаты.
Почему? Потому что для ТЭЦ или котельной, как и для любого промышленного объекта, важен КПД.
Ведь ТЭЦ сожгла топливо, обеспечила работу многочисленного оборудования, персонала, теплосети доставили на десятки километров теплоноситель потребителю — все это значительные расходы. Когда разница температур в подающем и обратном трубопроводах больше, КПД станции выше.
А если потребитель не израсходовал тепло и вернул его обратно горячим, это прямые потери ТЭЦ, ресурсов и труда энергетиков.
