Накануне Дня Государственного флага России рассказываем о сооружениях, в окраске которых тоже есть два цвета российского триколора. На семи электростанциях Енисейской ТГК (подразделение СГК в регионе Енисейская Сибирь) работают 19 дымовых труб. Они расположены на Красноярских ТЭЦ-1, ТЭЦ-2 и ТЭЦ-3, Канской и Минусинской ТЭЦ, Назаровской ГРЭС и Красноярской ГРЭС-2.
Красно-белыми трубы делают не для красоты. Контрастные полосы – обязательная авиационная маркировка высотных сооружений. Они помогают пилотам заметить объект днём на фоне неба, леса или городской застройки. Ночью эту функцию выполняют красные заградительные огни, установленные на нескольких уровнях. Поэтому огни на трубах – не декоративная подсветка, а важный элемент безопасности.
Зачем электростанции высокая труба
Дымовая труба – завершающая часть сложной технологической системы. После сжигания угля дымовые газы сначала проходят через высокоэффективное газоочистное оборудование, которое на 99,9% улавливает твёрдые частицы. Затем очищенный поток по газоходам поступает в трубу.
Её высоту определяют инженеры. В расчётах учитывают мощность станции, объём и температуру дымовых газов, особенности рельефа, розу ветров и расположение городской застройки. Это позволяет обеспечить эффективное рассеивание и минимизировать концентрацию веществ в приземном слое воздуха.

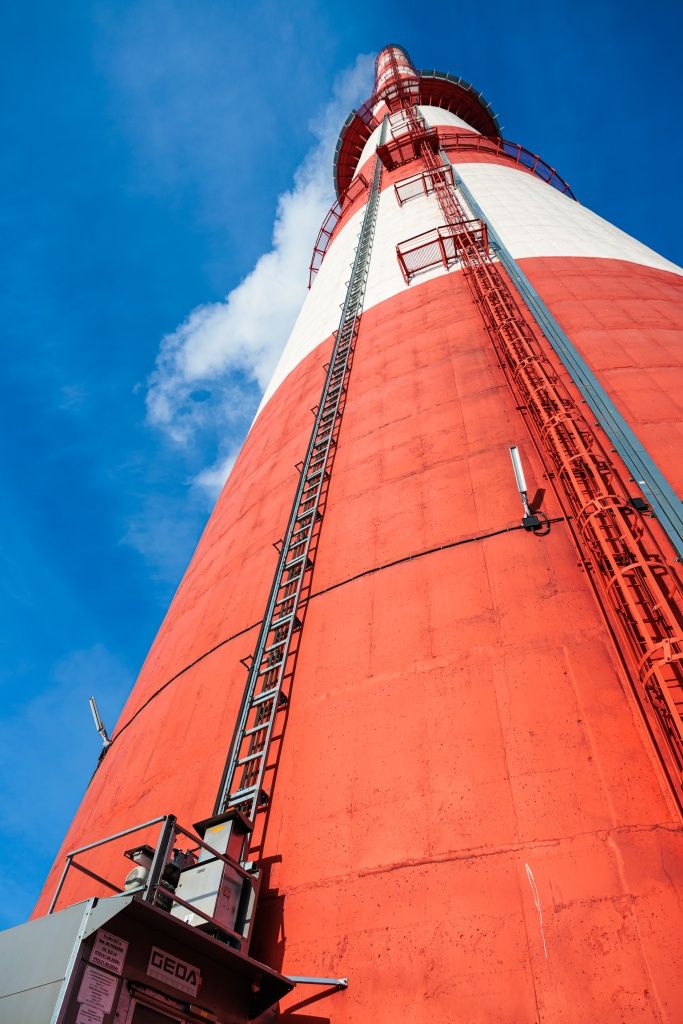

Труба сужается кверху тоже неслучайно. Широкое основание принимает вес всей конструкции и основные ветровые нагрузки. Постепенное уменьшение диаметра снижает массу сооружения и воздействие ветра. Параметры верхней части рассчитывают так, чтобы обеспечить необходимую скорость движения дымовых газов.
Самые высокие – в Красноярске

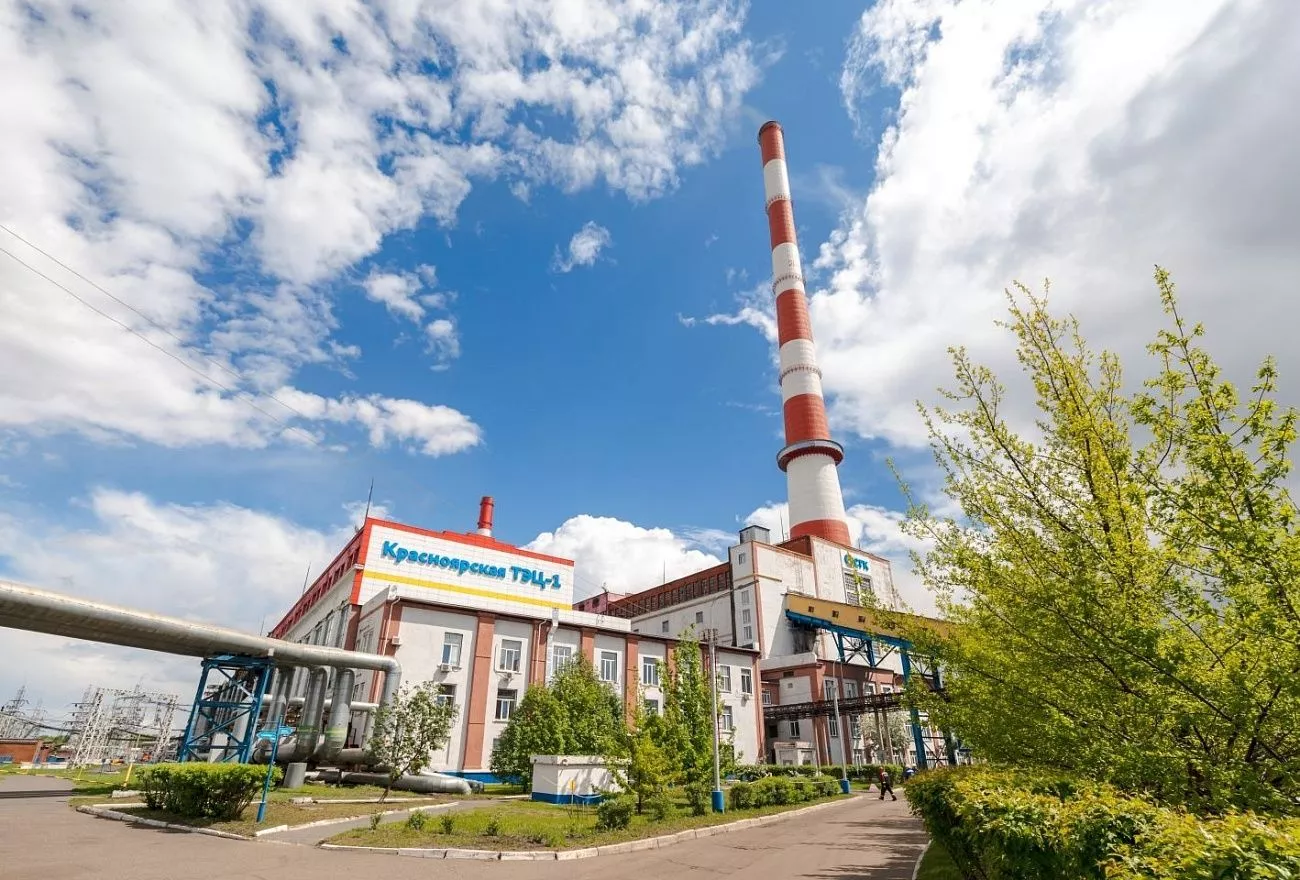

Две самые высокие трубы Енисейской ТГК находятся на Красноярских ТЭЦ-1 и ТЭЦ-3. Каждая поднимается на 275 метров – это два главных высотных ориентира правого и левого берегов города.
Труба ТЭЦ-1 появилась в ходе крупнейшей экологической модернизации станции и заменила три прежние высотой от 105 до 120 метров. На строительство ствола и фундамента потребовалось 13 тысяч кубометров бетона и 1,1 тысячи тонн арматуры. Видимая часть достигает 275 метров, ещё 25 метров конструкции уходит в землю.
На Красноярской ГРЭС-2 в Зеленогорске самая высокая труба достигает 270 метров, на Назаровской ГРЭС и Минусинской ТЭЦ – 250 метров.
Красноярский край занимает особое место в высотной энергетике России. Здесь расположена самая высокая дымовая труба страны – 370-метровое сооружение Берёзовской ГРЭС. Среди объектов СГК рекордсменами являются 330-метровые трубы Рефтинской и Приморской ГРЭС.
Газоочистка и контроль в режиме онлайн
Сегодня дымовые трубы становятся частью современного экологического контура электростанций. На них устанавливают системы автоматического контроля выбросов, а перед трубами – новое высокоэффективное газоочистное оборудование.

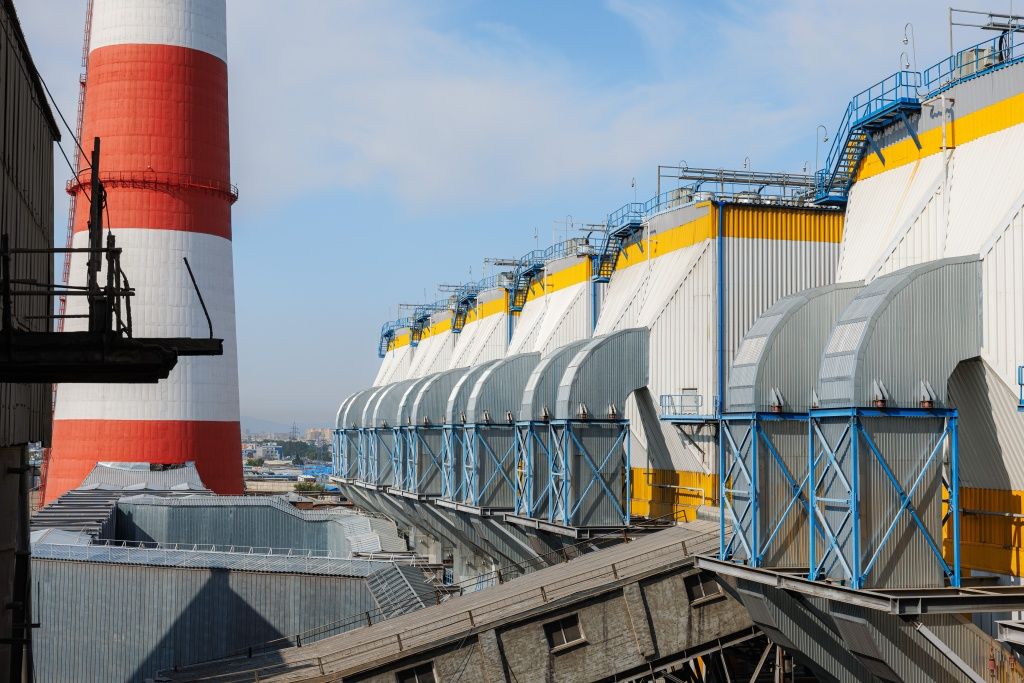

Так, на Красноярской ТЭЦ-1 работают 15 современных электрофильтров, каждый из которых улавливает свыше 99% твёрдых частиц. В результате модернизации выбросы станции по твёрдым частицам сократились на 80%, общие – на 20%.
Все три красноярские ТЭЦ оснащены системами автоматического контроля. Датчики непрерывно измеряют параметры дымовых газов и передают информацию специалистам станций и надзорным ведомствам.
Теперь аналогичные проекты реализуются в других городах края. На Назаровской ГРЭС началась установка системы контроля на дымовой трубе №2. До конца 2028 года таким оборудованием оснастят все четыре трубы станции. Параллельно здесь обновляют системы газоочистки. На Красноярской ГРЭС-2 новые установки уже работают на энергоблоках №7 и №6, продолжается модернизация энергоблока №4. К 2030 году новое газоочистное оборудование установят на всех 18 котлах станции.
Что за широкие башни стоят рядом с трубами

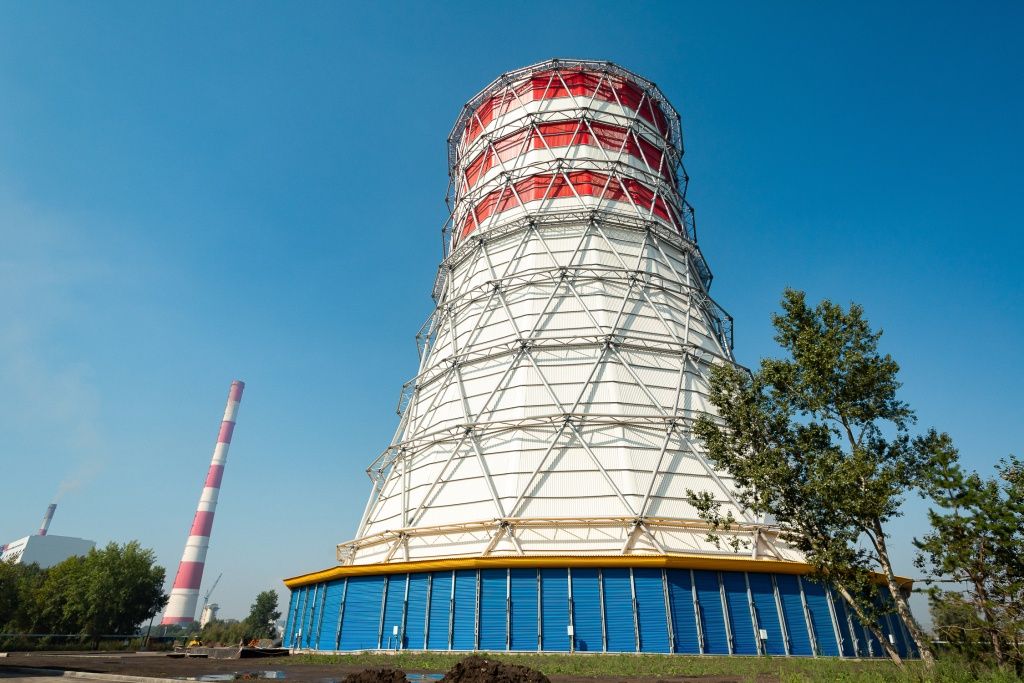

Широкие башни, над которыми поднимается белое облако, – не дымовые трубы, а градирни. Они нужны для охлаждения воды и её повторного использования в технологическом цикле электростанции.
На предприятиях Енисейской ТГК работают две башенные градирни. Высота сооружения на Минусинской ТЭЦ составляет 72 метра, новой градирни Красноярской ТЭЦ-3 – 88 метров, примерно как у 30-этажного дома. Её ввод позволил снизить потребность станции в заборе воды из Енисея.
Белое облако над градирней – не дым. Это тёплый влажный воздух, в котором при соприкосновении с холодной атмосферой водяной пар превращается в мельчайшие капли.
Красно-белые трубы остаются узнаваемой частью облика городов края. За яркими полосами и внушительной высотой сегодня стоят точные инженерные расчёты, современные системы газоочистки и непрерывный экологический контроль.
