— Участки для перекладки определяют специалисты Новосибирской теплосетевой компании с учетом износа трубопроводов, сроков эксплуатации, повреждений. Кроме этого, в объем перекладки могут попасть участки теплосетей с увеличением диаметра для подключения новых объектов. Мы со своей стороны можем дать рекомендации, увеличить диаметр перекладываемых сетей или границы проектирования. Что касается технических решений, если по результатам инженерно-геологических изысканий понимаем, что из-за высокого уровня грунтовых вод и возможности затопления труба будет лежать в воде, при проектировании применяем трубопроводы в ППУ изоляции с системой оперативного дистанционного контроля. В ином случае — используется классическая труба с навесной изоляцией.
— Весь период проектирования в зависимости от сложности и протяженности объекта занимает в среднем от 5 до 7 месяцев. Процесс включает: сбор исходных данных и обследование объекта, инженерно-геодезические и -геологические изыскания, разработку основных технических решений, рабочей и сметной документации. Если теплосеть пересекает множество коммуникаций, то длительное время занимает согласование проекта со смежными организациями: Горводоканал, РЭС, метрополитен, департамент транспорта и другими.
— Пока работаем достаточно в сжатые сроки, в сентябре приступили к проектированию теплосети, в феврале-марте должны уже отдать готовую документацию. Но мы стремимся начинать проектирование за два года до начала работ на теплосетях, поскольку в подготовительной части задействованы не только наши специалисты, но и подрядные организации — применительно инженерно-геодезических и -геологических изысканий. Поэтому летом планируем собирать исходные данные и проводить обследования объекта. Затем выполнять разработку рабочих чертежей, проходить этапы согласования, чтобы у заказчика уже в августе за год до строительства была документация.
— Перед началом проектирования специалисты собирают исходные данные и выезжают на объект. На месте производят обмерные работы для будущих чертежей: измерения тепловых камер, трубопроводов, оборудования. Сложность в том, что все это осуществляется на действующем оборудовании в теплокамере. Также при осмотре определяют границы проектно-изыскательных работ, видимые сопутствующие коммуникации, автодороги, деревья, опоры и прочее. Значительно усложняет принятие технических решений при проектировании — невидимая часть конструкций тепловой сети и коммуникаций.
— Разработка рабочей документации выполняется на основе данных полученных при обследовании объекта, результатов изысканий, информации от собственников коммуникаций. И даже при этом невозможно достоверно на 100% установить глубину залегания коммуникаций, конструктивные особенности подземной части тепловой сети. Поэтому такие случаи бывают, но не часто. Как правило, эти неточности не влияют на проект в целом. И могут быть устранены при подготовительных работах подрядчика во время шурфления коммуникаций. На начальном этапе внести изменения в проект гораздо легче, нежели в процессе строительства.
— В дополнении к инструментальным замерам применяем 3D сканирование объекта. Для этого приобрели специальный прибор.

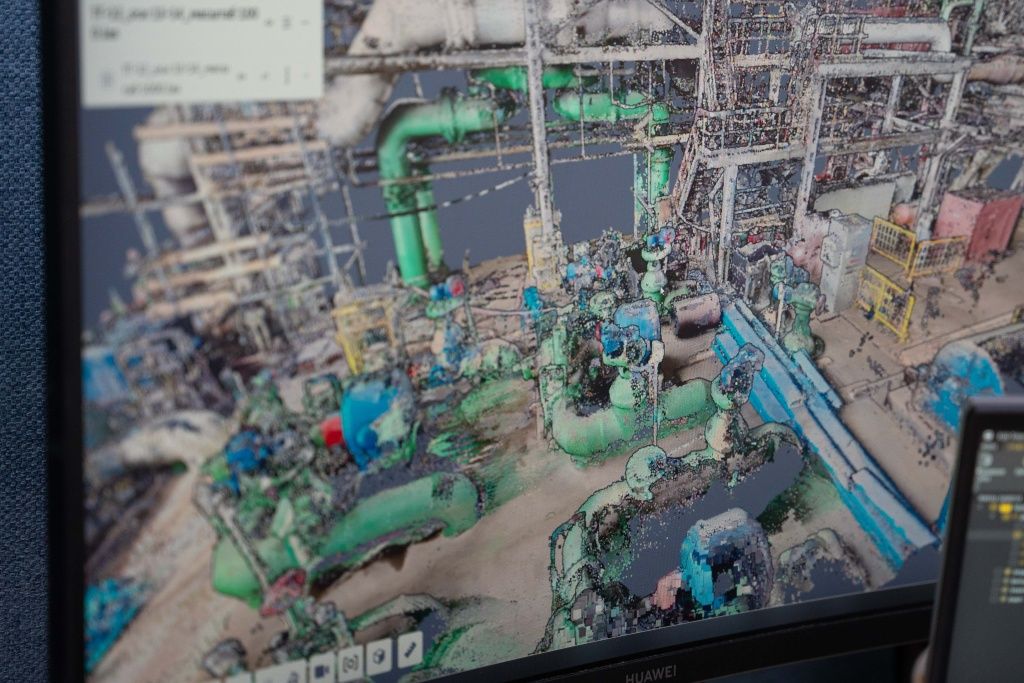

Сканер опускается в тепловую камеру, проводит съемку, после чего мы получаем цифровую 3D модель: прибор позволяет определить точные размеры и привязки оборудования тепловых сетей и железобетонные конструкции в тепловых камерах.

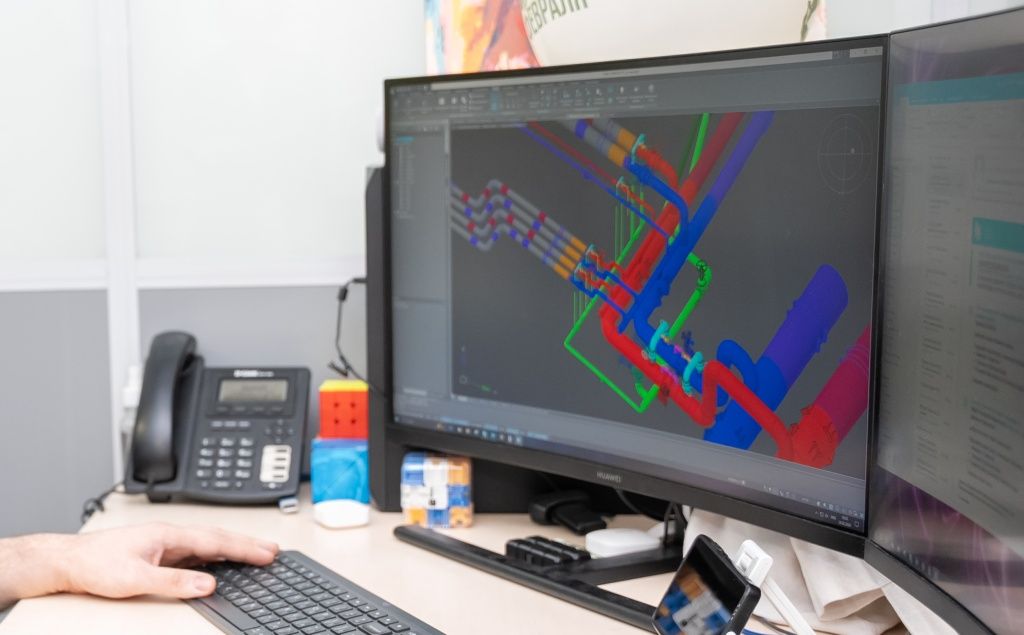

Сейчас наши специалисты также внедряют 3D проектирование на базе отечественной системы Нанокад, в которой выполняются чертежи, планы, профили, схемы, узлы и спецификация. В перспективе — это позволит значительно ускорить выпуск рабочей документации.

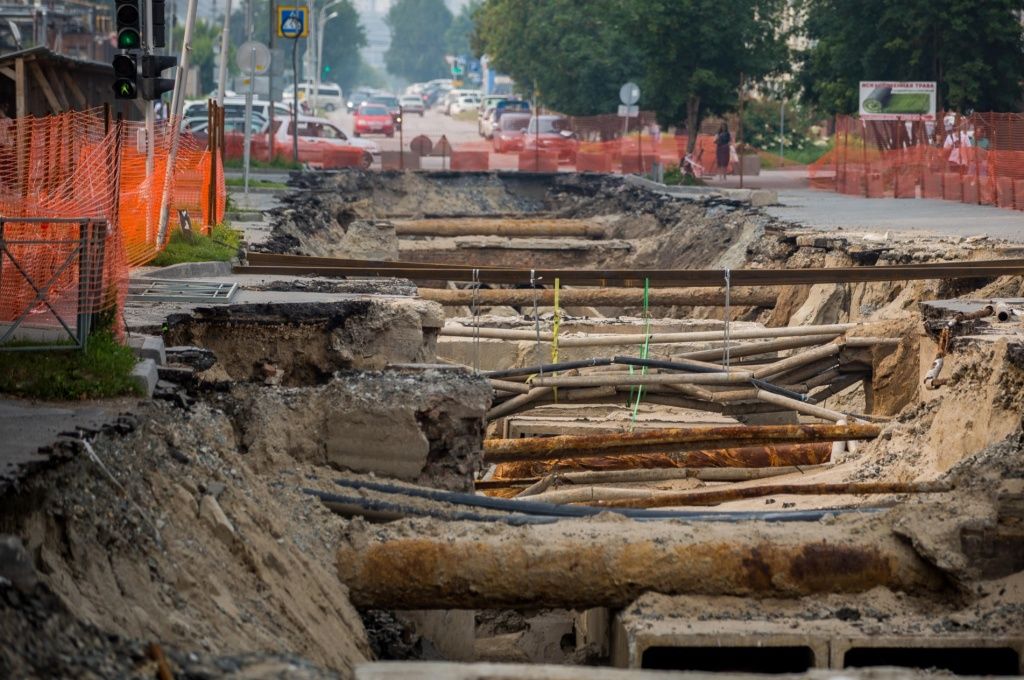

— По сравнению с другими городами Сибири, самая высокая плотность коммуникаций, действительно, в Новосибирске: электрические кабели, водопроводы, канализация, сети связи, метрополитен и разветвленная сеть автодорог. Из-за стесненных условий, нет «коридора» для прокладки теплосетей (прим. — под термином «технический коридор» применительно к теплосетям понимают территорию для прокладки канала теплотрассы с учетом смежных коммуникаций). Поэтому основные сложности связаны с согласованием проектов с собственниками коммуникаций. Поскольку каждая организация пытается их максимально обезопасить, выставляя свои требования.

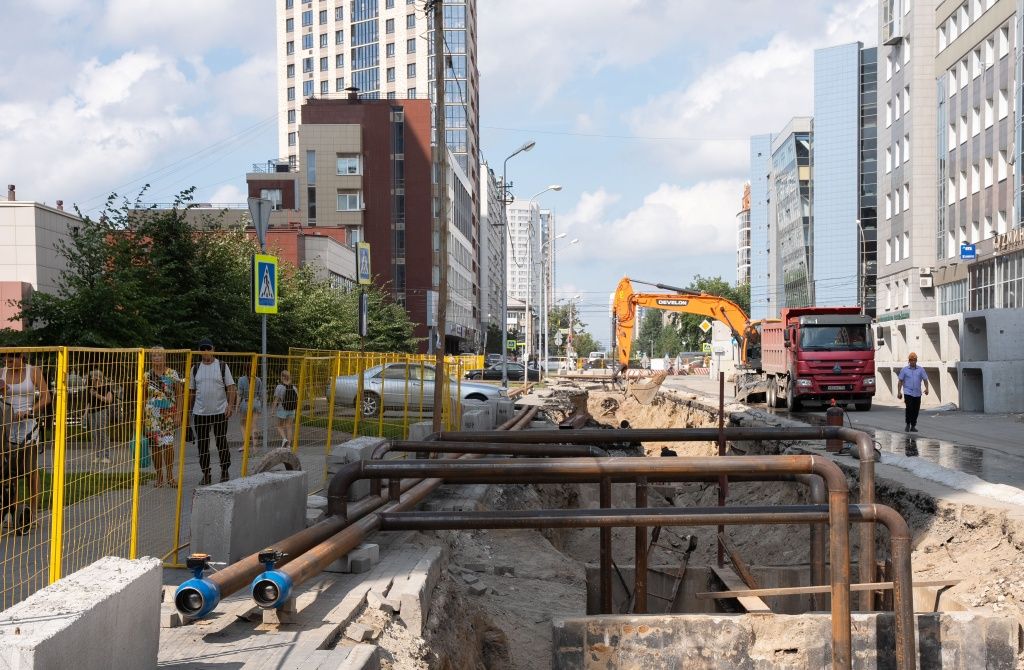

Кроме того, в случае минимизации работ, к основному проекту добавляется еще один — строительства временного трубопровода, по которому потребители на период замены теплосети будут получать ресурс. Такая теплосеть может иметь диаметр до 500 мм, после окончания работ, соответственно, ее нужно демонтировать.
Что касается нестандартных технических решений, которые предполагают ненормативное сближение сопутствующих коммуникаций, зданий и строений, то они редко применяются, но такие случаи встречаются. Например, при проектировании теплотрассы по улице Серафимовича для повышения надежности теплоснабжения левобережья и увеличения пропускной способности запроектирована и построена теплосеть диаметром 700 мм вместо 250 мм в существующем «коридоре» при наличии действующих коммуникаций.
— Для нас все объекты по-своему сложные и уникальные, типовых проектов — нет. Каждый участок насыщен своими коммуникациями, при проектировании необходимо учитывать стесненные условия. Например, на улице Связистов и Бийской кроме этого участок отличался наличием высоких грунтовых вод, на улице Мичурина — наличием трамвайных путей и как следствие, потребовалось ограничение движения. По проекту на улице Петухова — перекладка одного трубопровода диаметром 1000 вместо двух диаметром 500 мм. Работы проводились в стесненных условиях и высокой плотности подземных коммуникаций при сохранении в рабочем состоянии обратного трубопровода диаметром 700 мм.
— Это объекты, где кроме стесненных условий, высокой плотности подземных коммуникаций, потребуется ограничение движения транспорта: улицы Коммунистическая и Серебренниковская, проспект Димитрова.
