Облако точек вместо чертежей: как обследуют теплосети Новосибирска для будущих ремонтов?

Перед началом проектирования специалисты собирают исходные данные и в обязательном порядке выезжают на объект. На месте производят обмерные работы: измерения тепловых камер, трубопроводов, оборудования. Сложность в том, что все это осуществляется на действующем оборудовании в теплокамере.

— В этом году наши специалисты уже обследовали порядка 50 объектов: ремонтной кампании 2027 года и часть объектов 2028 года. Например, на улицах: Зыряновская, Доватора, Кошурникова, Бардина. Для повышения точности применяем лазерное сканирование. Это позволяет получить высокоточную пространственную модель расположения всех труб, коммуникаций и лотков. В нашем штате работают профильные специалисты, которые занимаются сканированием камер, территорий и объектов благоустройства, — отмечает начальник отдела организации проектных работ Новосибирского отделения Проектного института СибИАЦ Кирилл Бекетов.

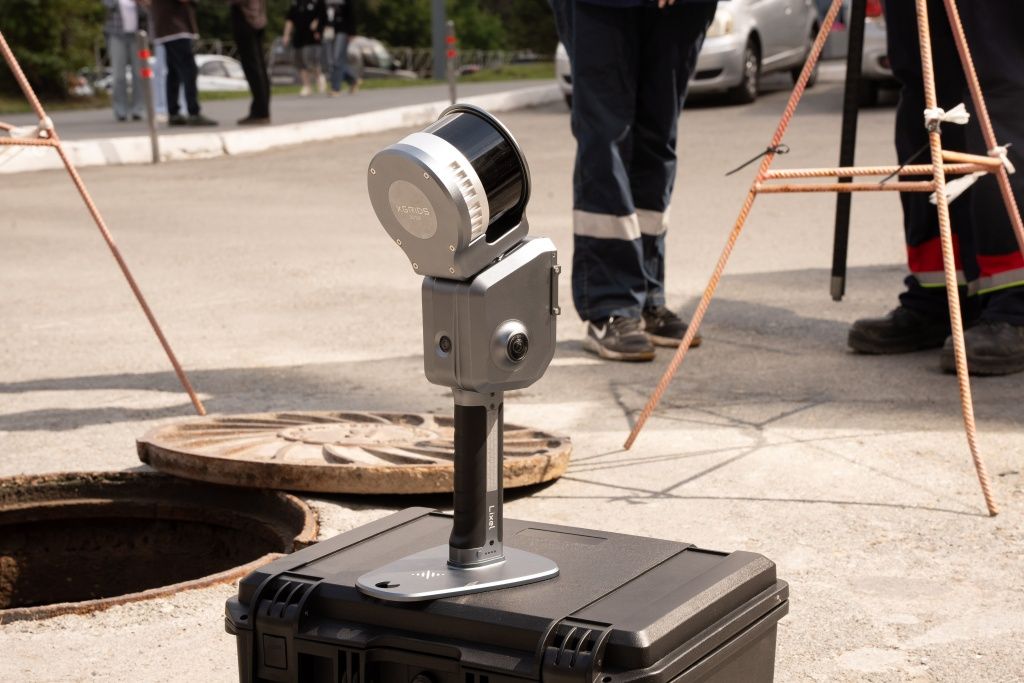

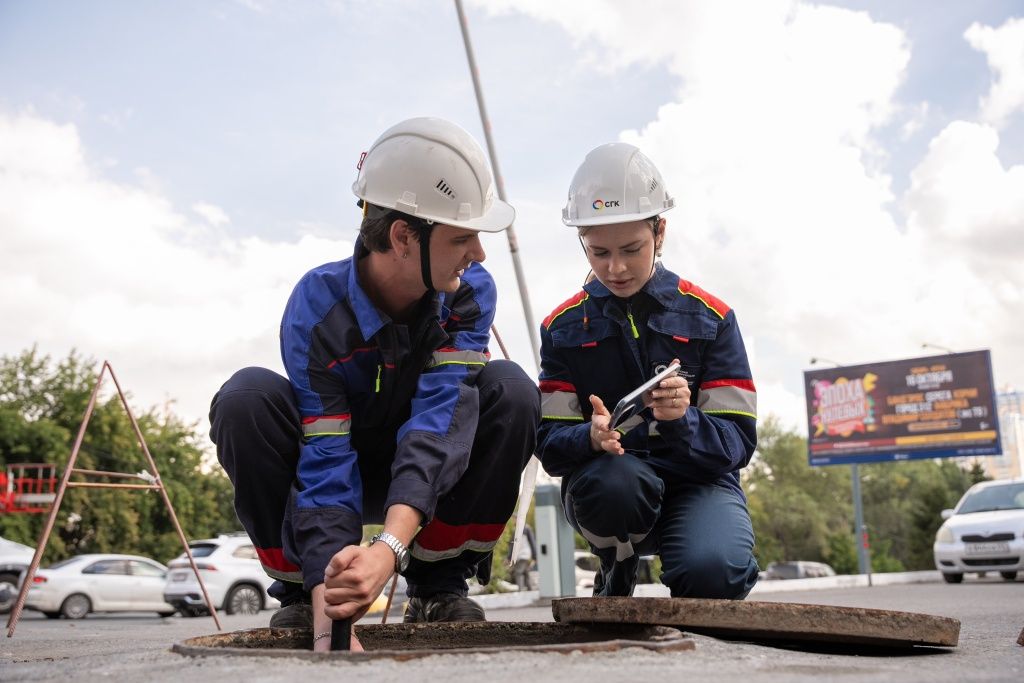

В распоряжении Проектного института три типа сканеров. Главное преимущество сканирования перед традиционными ручными замерами — исключение человеческой ошибки и возможность работы в труднодоступных условиях (например в глубокой, заиленной или подтопленной теплокамере).

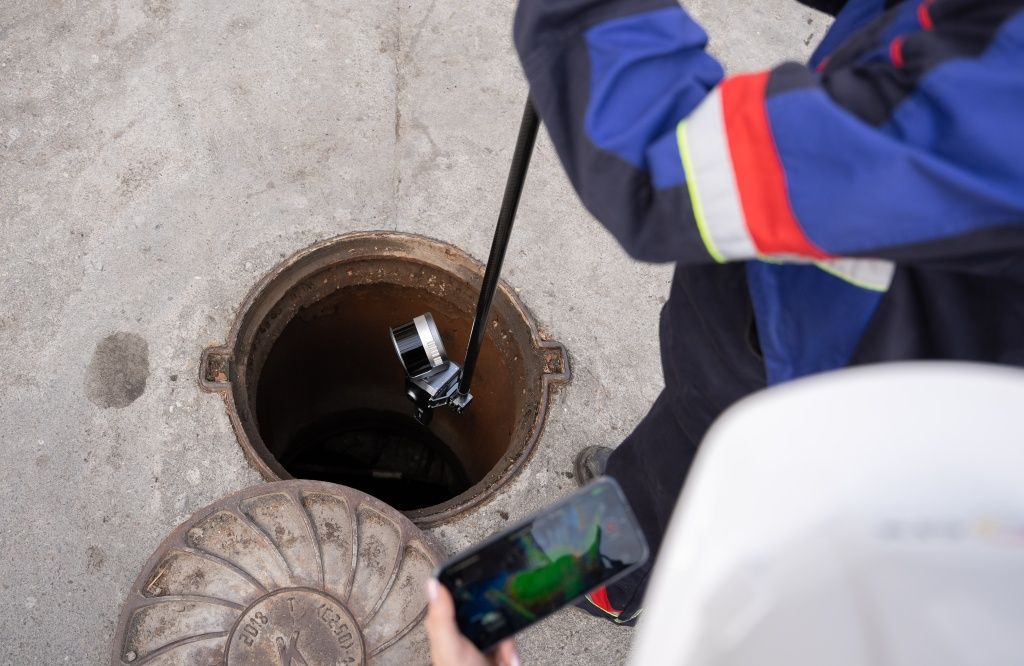

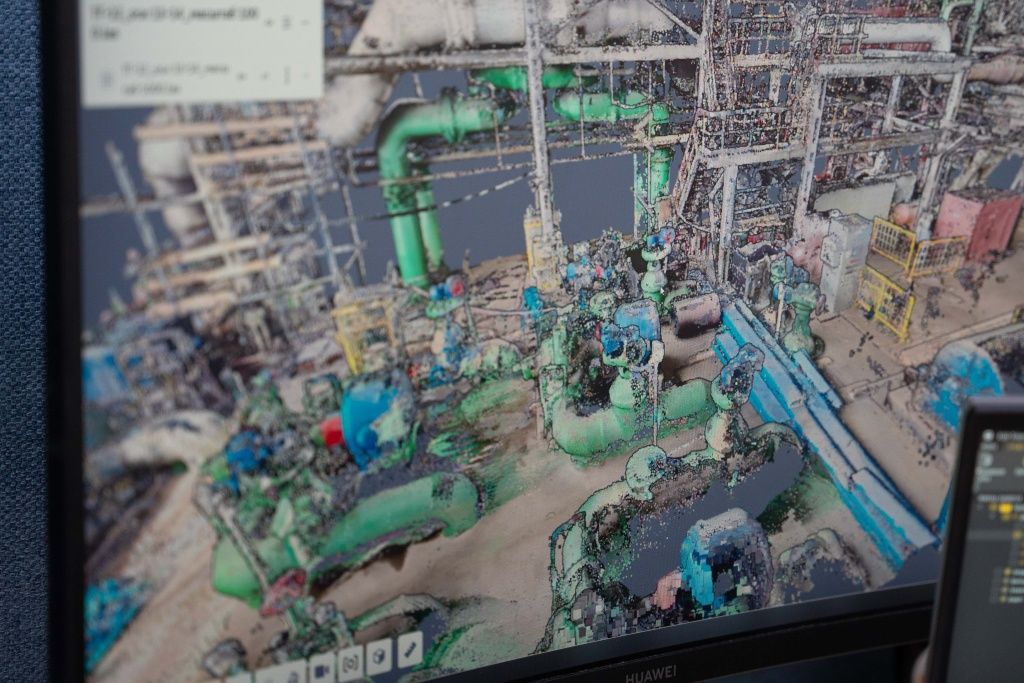

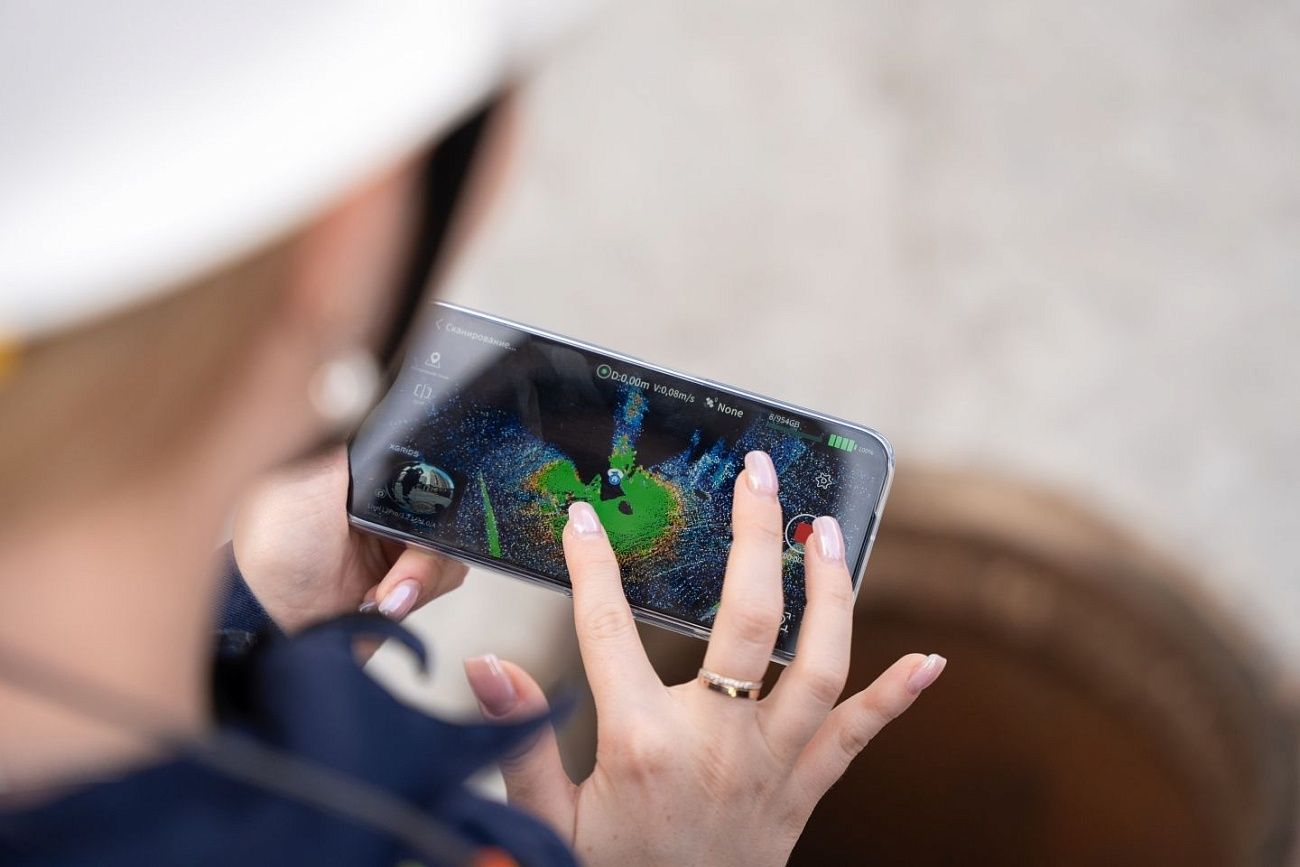

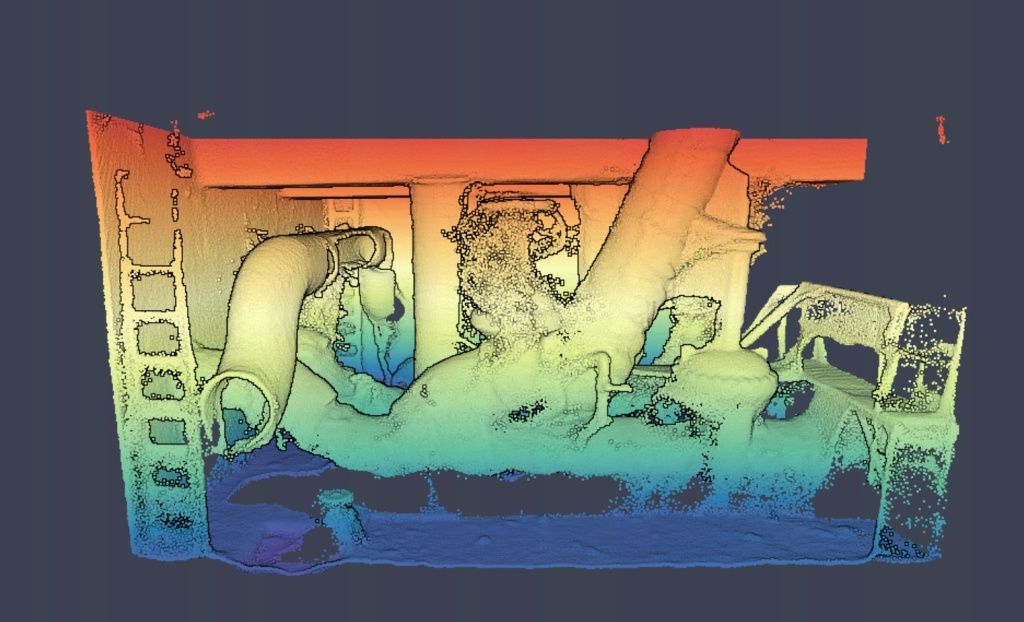

Сканер опускается в тепловую камеру, проводит съемку, после специалисты получают цифровую 3D модель: прибор позволяет определить точные размеры и привязки оборудования тепловых сетей и железобетонные конструкции в тепловых камерах.

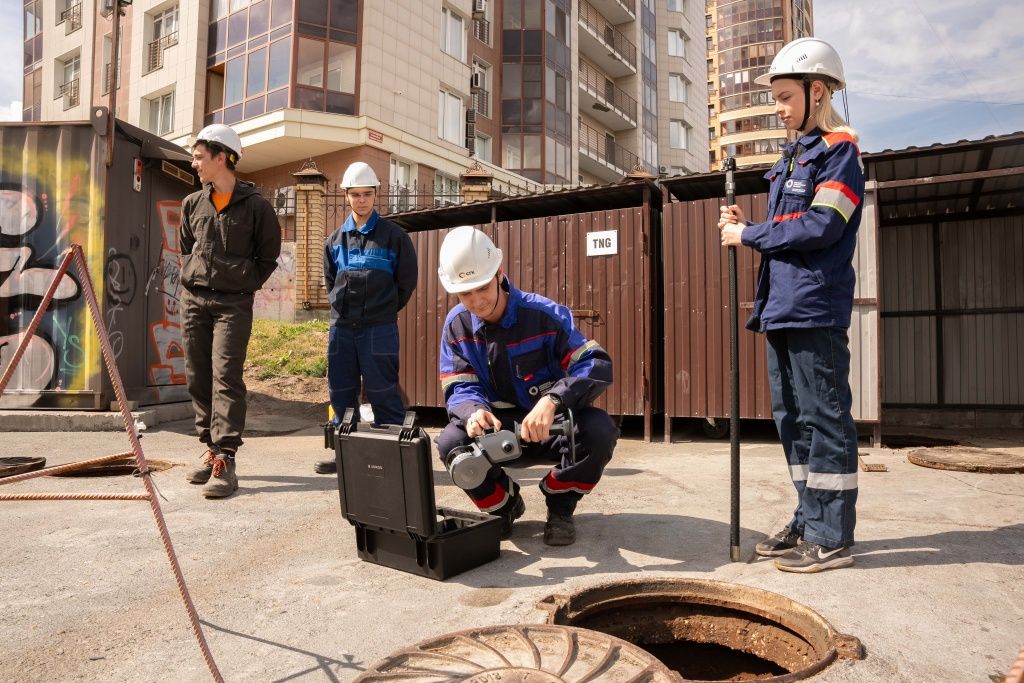

На днях специалисты обследовали теплокамеру на улице Лескова вблизи торгового центра. Эта  тепловая сеть — в числе приоритетных объектов замены 2027 года. Трасса диаметром 800 мм — критически важная транзитная магистраль. Отключение тепломагистрали может привести к прекращению циркуляции теплоносителя в нескольких жилых массивах.

Трасса была введена в эксплуатацию в 1991 году, и с того времени окружающая среда изменилась: на месте бывших пустырей, где ранее можно было свободно вести земляные работы, теперь расположены парковки и другие объекты инфраструктуры. Поэтому перед проектированием привлекают подрядные организации для проведения геодезических инженерных изысканий. Это позволяет получить детальную съемку с актуальными размерами, привязать ее к плану города и использовать как надежную базу для проектирования.

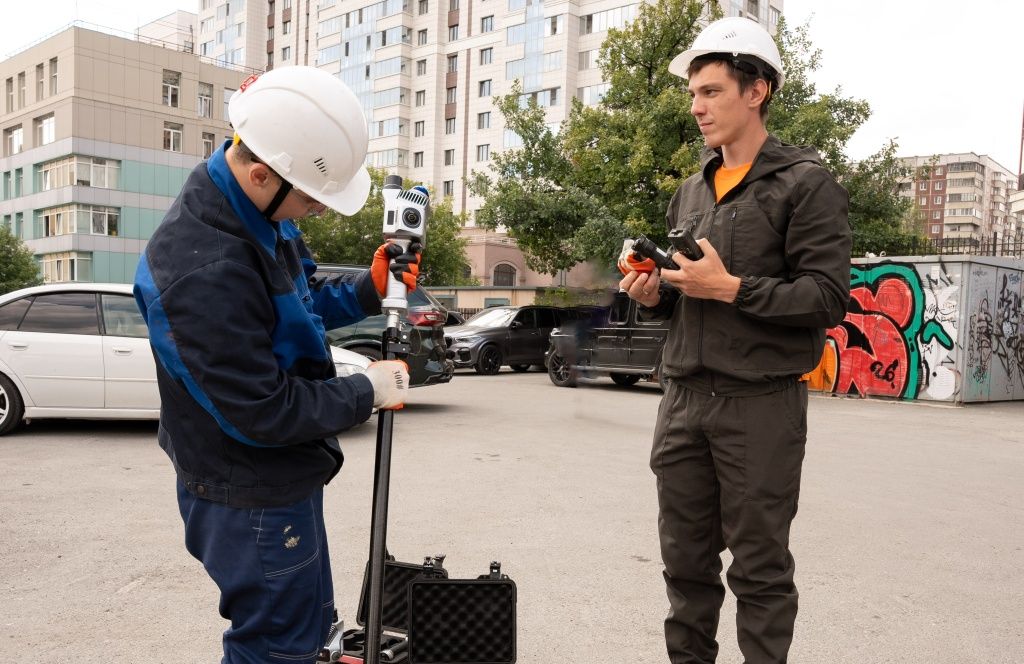

— В теплокамере мы выполняем точные замеры: фиксируем габариты самой камеры, расстояние от крышки люка, размеры и привязку лотков, а также положение трубопроводов относительно них. Обязательно указываем материалы труб, их диаметры и высоту от уровня люка. Работа геодезиста не ограничивается подземными объектами. Параллельно мы проводим топографическую съемку всей прилегающей территории. В заданных границах фиксируем все окружение: бордюры, шлагбаумы, мусорные контейнеры, надземные колодцы и другие элементы. Полученные данные вносятся в городской план, проходят обязательную проверку в государственном Геофонде и становятся основой для всей последующей проектной и разрешительной документации, — рассказывает инженер-геодезист Виктор Кукин.

По итогам обследования теплокамеры на улице Лескова специалисты рассмотрят ряд технических решений: возможность выглубления трассы, изменение типа и конструктива компенсирующих устройств, необходимость замены железобетонного канала. Окончательный объем работ, включая вопрос о полной реконструкции теплокамеры будет определен после анализа полученных данных.

Сканер применяют не только для проектирования тепловых сетей, но и для контроля качества строительства и благоустройства.

— Например, мы фиксируем исходное состояние территории, а после завершения работ сравниваем: сколько асфальта уложено, какие деревья высажены, соответствуют ли объемы заявленным. Обычная фотофиксация здесь не заменяет сканирование, так как только цифровая 3D-модель дает возможность работать с объектом в программном обеспечении, проводить точные замеры и анализировать данные с максимальной достоверностью, — подчеркивает начальник отдела организации проектных работ Новосибирского отделения Проектного института СибИАЦ Кирилл Бекетов.
