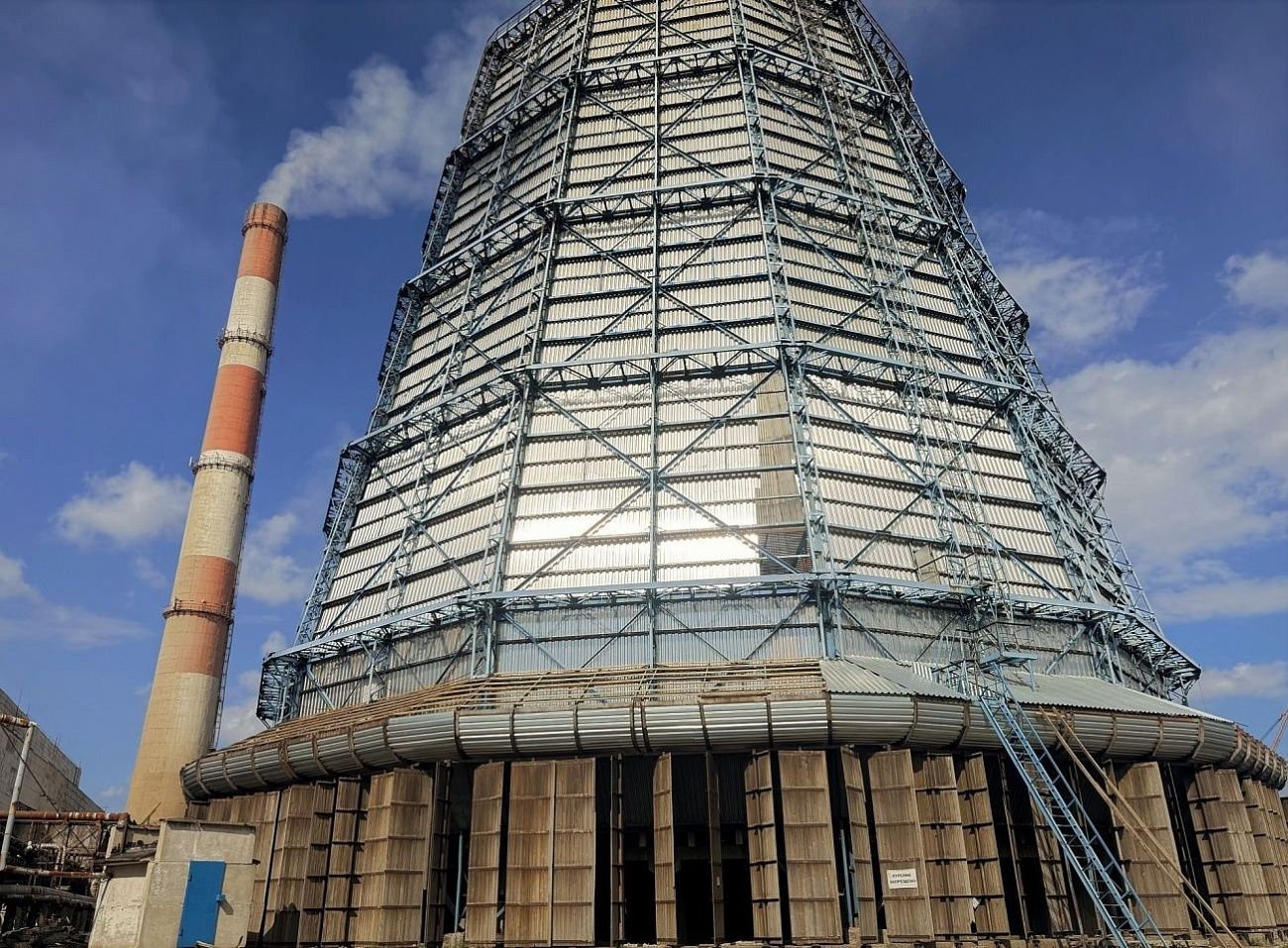

Реконструкция градирни №6 на Ново-Кемеровской ТЭЦ: итоги и детали проекта

На Ново-Кемеровской ТЭЦ Сибирской генерирующей компании завершаются работы по реконструкции градирни №6. Проект реализуется в рамках инвестиционной программы СГК 2026 года.

Генерация

Предыдущая статья Следующая статья

Работы на градирне №6 начались в июне и велись на ярусах А и Б башни. Аналогичные работы на остальных ярусах, В, Г и Д, были выполнены в 2019 году. Таким образом, в текущем году обшивка градирни №6 будет полностью обновлена.

Башня градирни №6, построенная в 1998 году, была обшита пластиком. Под напором солнца, ветра, зимнего обледенения материал постепенно стал разрушаться. Отверстия разной величины в обшивке с годами увеличивались в размерах и числом, снижая эффективность охлаждения воды.

Старую пластиковую обшивку демонтировали. Новая обшивка — из алюминиевого профлиста. Опыт эксплуатации таких элементов на Ново-Кемеровской ТЭЦ есть — градирня №5 обшивалась ими при строительстве и служит без нареканий уже более 40 лет.

На Ново-Кемеровской ТЭЦ установлены три градирни. Задача этих конструкций — охладить воду, которая нагрелась после того, как сама охладила пар в конденсаторах турбин. За сутки через градирню проходит более 280 тыс. кубометров воды. Чтобы процесс проходил правильно, и вода охлаждалась до нужной температуры, необходимо обеспечить целостность конусной башни — тогда создаётся тяга охлаждающего воздуха достаточной силы.

Работы по замене обшивки градирни нетиповые, поскольку требует не просто людей с допуском работы на высоте, а опытных альпинистов, которые смогут по 8 часов в день находиться на высоте, а еще поднимать и крепить тяжёлые металлические листы.

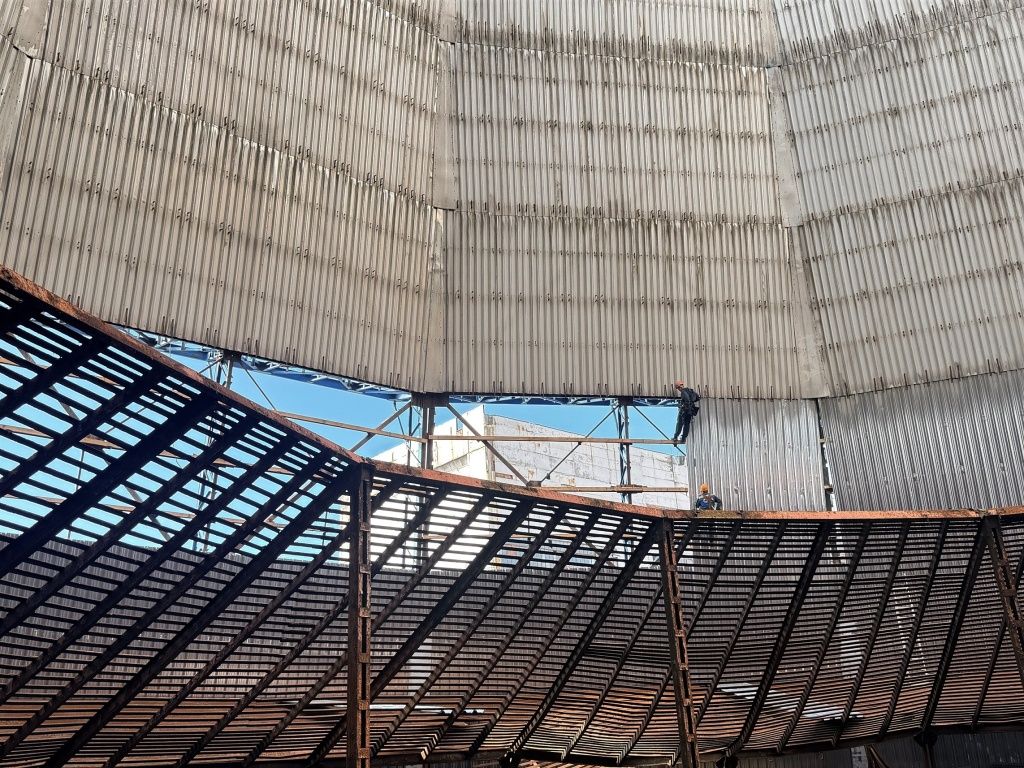

Работы на высоте требует еще и надежного страховочного снаряжения
Скачать

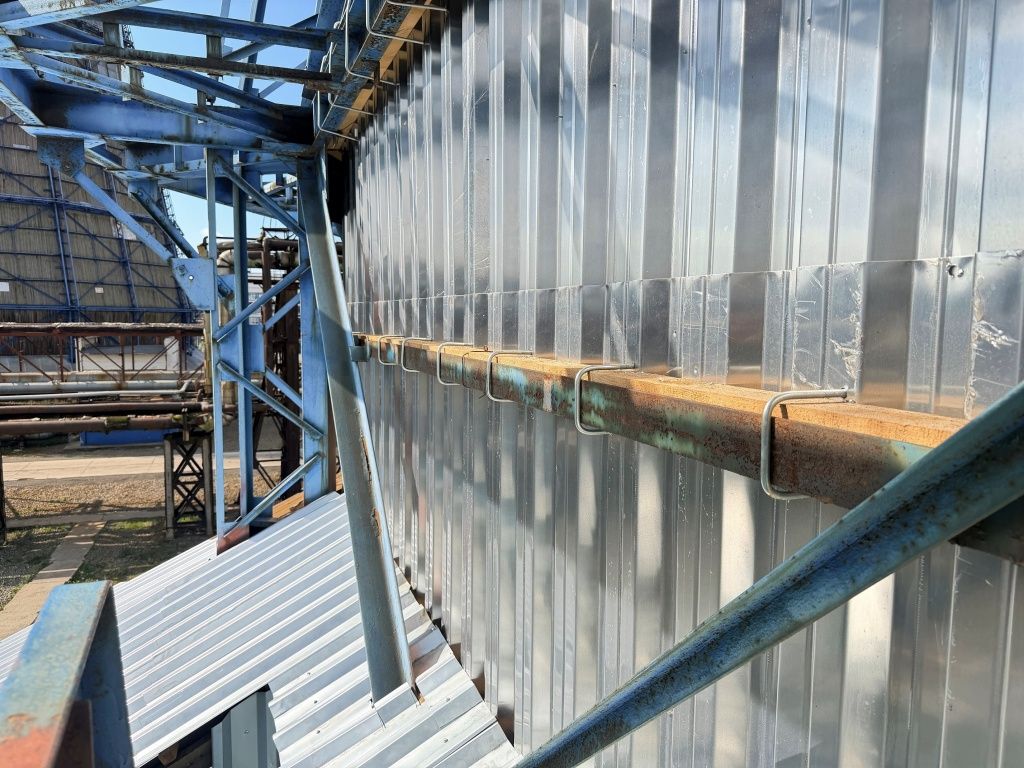

На площадке Ново-Кемеровской ТЭЦ задействованы 7 альпинистов. Особенность монтажа новой обшивки в том, что крепятся металлические профлисты при помощи специальных скоб. При строительстве градирни 28 лет назад пластик крепился к деревянным брускам, закрепленным, в свою очередь, на ее металлическом каркасе. Алюминий же к дереву крепить нельзя — материал слишком тяжёлый. А сверлить новые отверстия в металлических элементах каркаса слишком трудозатратно. Поэтому применяются скобы: с внешней стороны они охватывают металлический каркас, а с внутренней, через отверстия в алюминиевом профиле, скрепляются через специальные шайбы гайками.

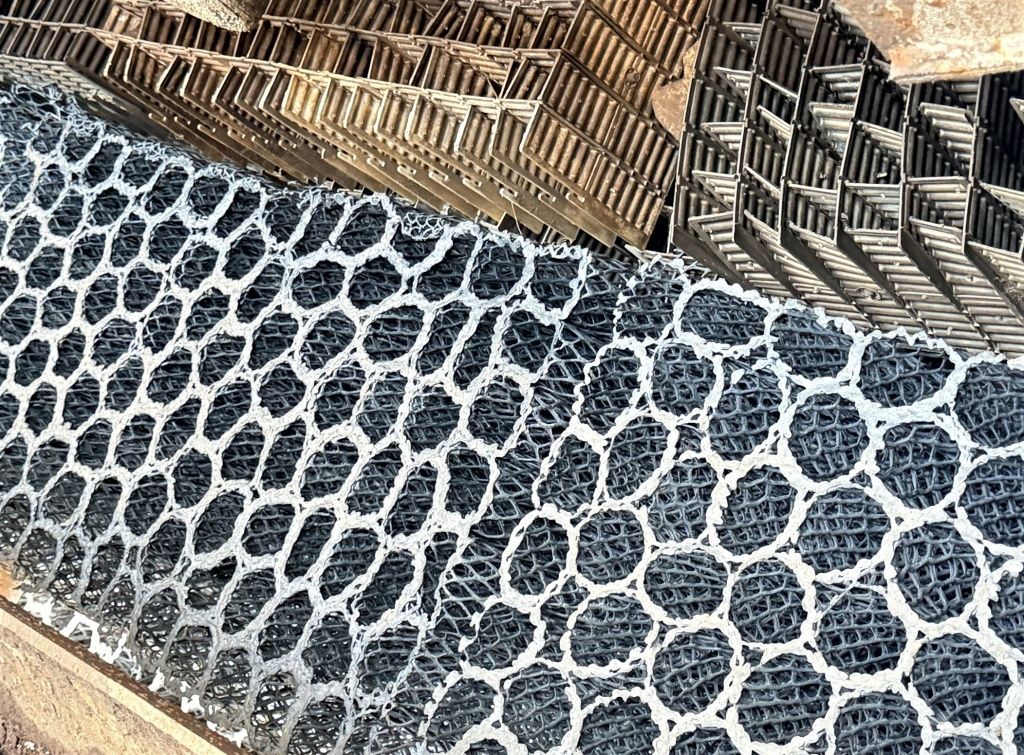

Кроме замены обшивки ярусов А и Б, реконструкция градирни №6 включает в себя частичную замену оросителей и водоуловителей: изношенные элементы по внутреннему периметру заменены на более эффективные — сетчатые. В таких элементах вода ударяется о сетчатую структуру, дробится на множество мелких капель и эффективно охлаждается встречным потоком воздуха.

Блоки легко стыкуются между собой внутри корпуса градирни на опорные конструкции без применения сложных инструментов
Скачать

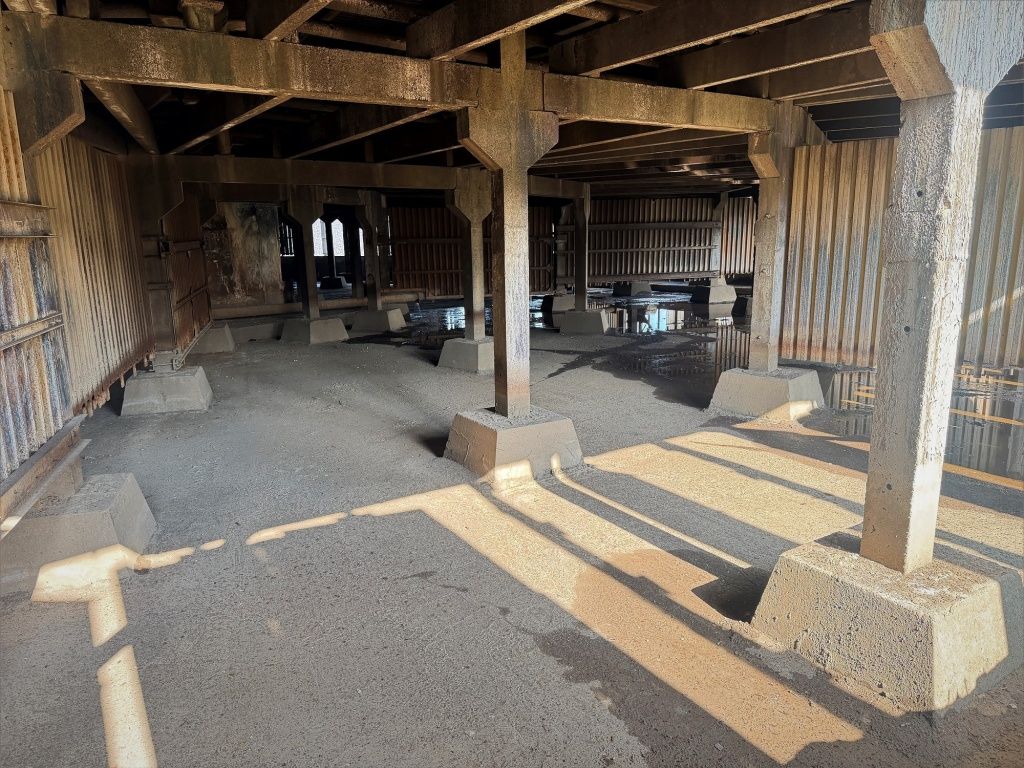

Кроме того, на градирне №6 обновлен и защитный козырек, его деревянная обшивка заменена на металлическую. Вместе с монтажными работами была проведена очистка чаши градирни от скопившегося ила и выросшей в воде рыбы.

Весь объём запланированных работ на градирне №6 будет завершен к середине августа. И тогда турбоагрегат №15, охлаждение которого обеспечивает именно эта башня, заработает в полную силу.
