Сила медная: на Ново-Кемеровской ТЭЦ продолжаются ремонты турбоагрегатов
На Ново-Кемеровской ТЭЦ СГК продолжается подготовка к новому осенне-зимнему периоду. В том числе в активной фазе — ремонт двух турбоагрегатов, № 7 и № 14. Как в процессе задействованы другие города и зачем для ремонта нужны 6 тонн меди — в нашем материале.
Турбоагрегат № 7 мощностью 80 МВт выведен в капитальный ремонт. Проведена дефектация оборудования, контроль металла, пескоструйная очистка. Выполнен ремонт проточной части, в том числе рабочих лопаток, направляющих лопастей.

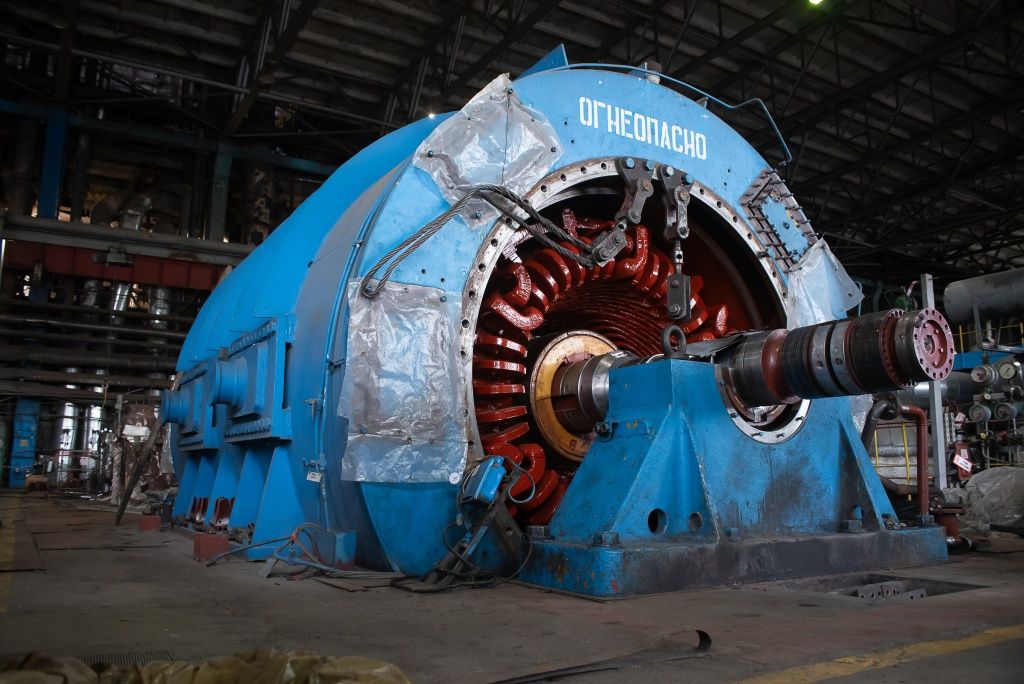

Капитальный ремонт турбоагрегата — уникальная возможность в том числе увидеть то, что обычно скрыто от глаз Скачать
Продолжаются работы по ремонту вспомогательного оборудования, регулирующих входящих клапанов и КРУ.
Интересный факт: аббревиатура КРУ касаемо турбоагрегата означает вовсе не «комплектное распредустройство» для распределения электроэнергии (иногда используют термин «крытое», т.е. находящееся в помещении), а «кулачковое распределительное устройство». Оно входит в комплекс оборудования по регулировке потока острого пара, поступающего в турбину. Называется так потому, что состоит из «кулачков» — округлых металлических элементов, внешне похожих на сжатые кулаки, которые давят на клапан, приподнимая или опуская его. Всего таких КРУ на турбине № 7 два.

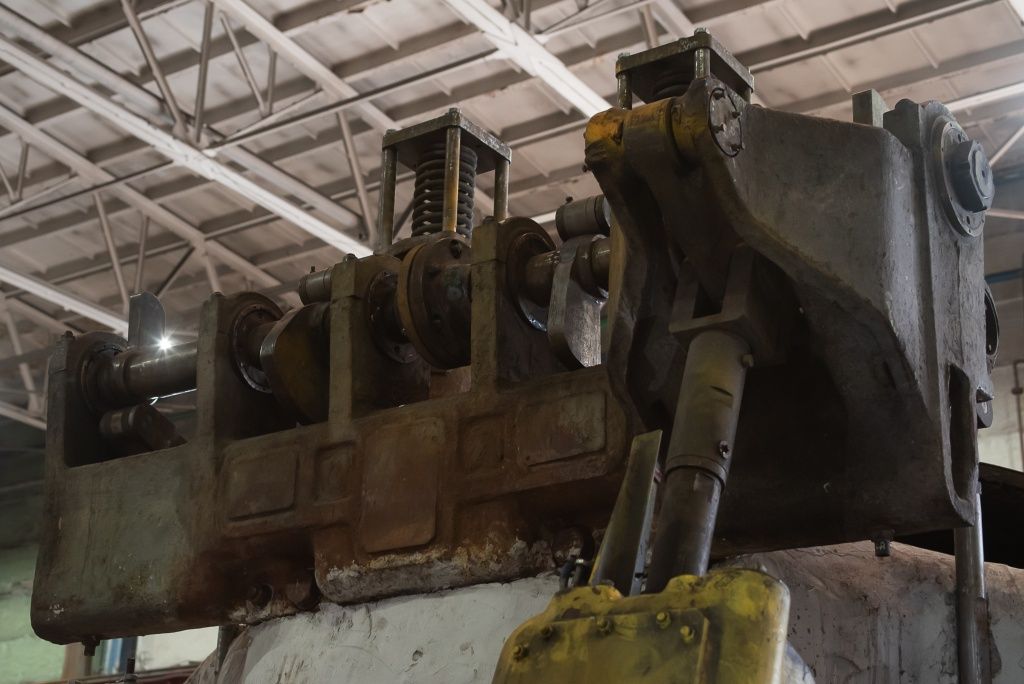

Элементы КРУ действительно внешне напоминают кулаки. Отсюда и название. КРУ — важная часть оборудования турбоагрегата Скачать
Важный этап работ связан с ротором части низкого давления. В результате дефектации на его четырех сегментах были выявлены повреждения. Новые сегменты изготовили в Екатеринбурге, они уже установлены на места.
Следующий этап работ на роторе — процедура балансировки на Беловской ГРЭС, которая проходит с помощью специального станка. Все должно быть идеально, ведь ротору предстоит вращаться со скоростью 3 тысячи оборотов в минуту. Перед отправкой на балансировку ротор низкого давления временно был установлен на место — для выставления линии валов в единое целое.
Также дефектация определила, что в замене нуждается одно из двух бандажных колец ротора генератора. Бандажное кольцо для ротора генератора изготавливается из высокопрочного немагнитного коррозионностойкого металла. Его задача — фиксация элементов ротора при вращении. Вскоре предстоит процедура установки нового бандажного кольца. Его устанавливают методом «горячей посадки», т.е. нагревают. Процесс требует мастерства и ювелирной точности.

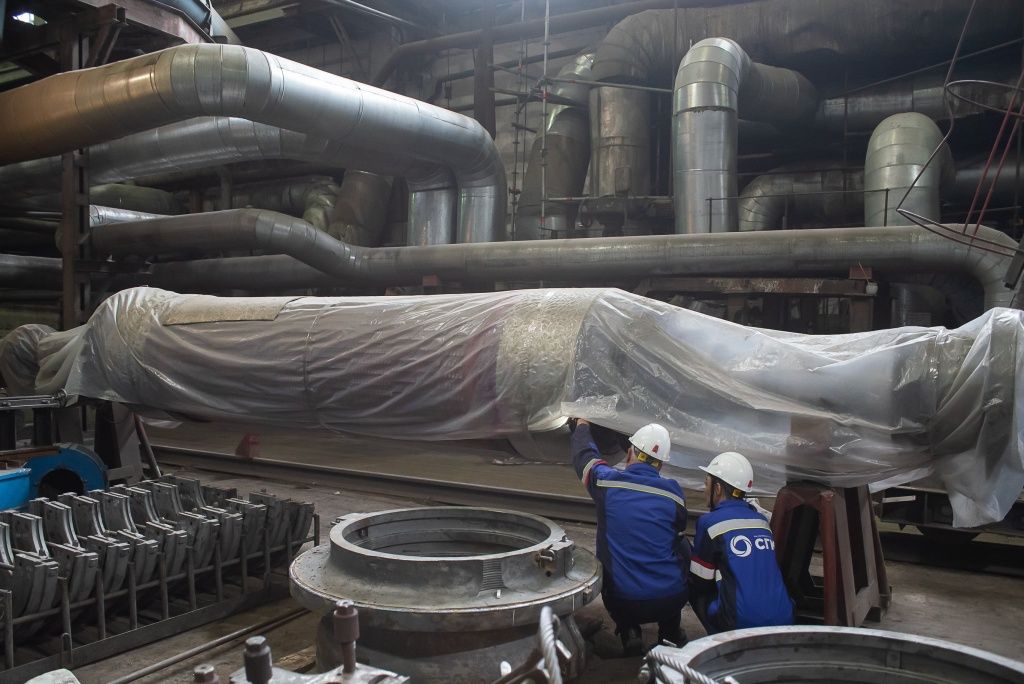

Ротор генератора находится под пленкой для защиты. Следующий этап — установка нового бандажного кольца Скачать
Капитальный ремонт турбоагрегата № 7 стартовал в мае и будет закончен в конце октября.
Также на Ново-Кемеровской ТЭЦ продолжается текущий ремонт турбоагрегата № 14 мощностью 135 МВт.
Проведены необходимые регламентные работы, дефектация, ремонт узлов и механизмов, заменены пароподводящие трубы.

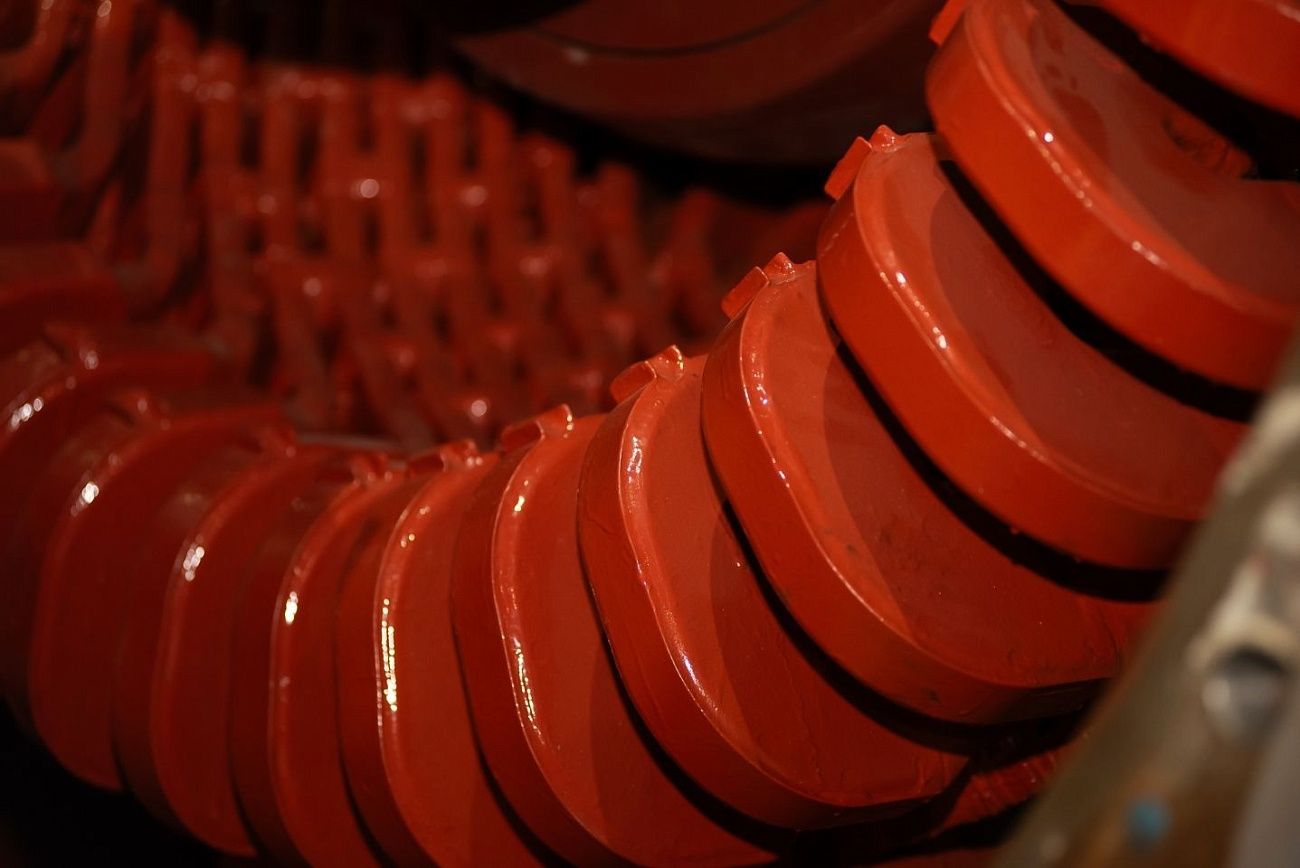

Ведётся ключевой вид работ — замена обмотки статора генератора. Она состоит из медных стержней. Стержень, в свою очередь, выполняется из цельных и полых медных проводников, расположенных в шахматном порядке. В полых проводниках циркулирует дистиллят для охлаждения обмотки статора. Всего — 48 рядов нижней и 48 рядов верхней части обмотки. Вес элементов — 6 тонн.
Медные элементы были изготовлены на заводе в Ростове-на-Дону. При транспортировке были соблюдены все меры осторожности, упаковка — почти как у ювелирных украшений, все тщательно завернуто в пленку, зафиксировано деревянными распорками, чтобы не воздействовала ни влага, ни механическое трение.

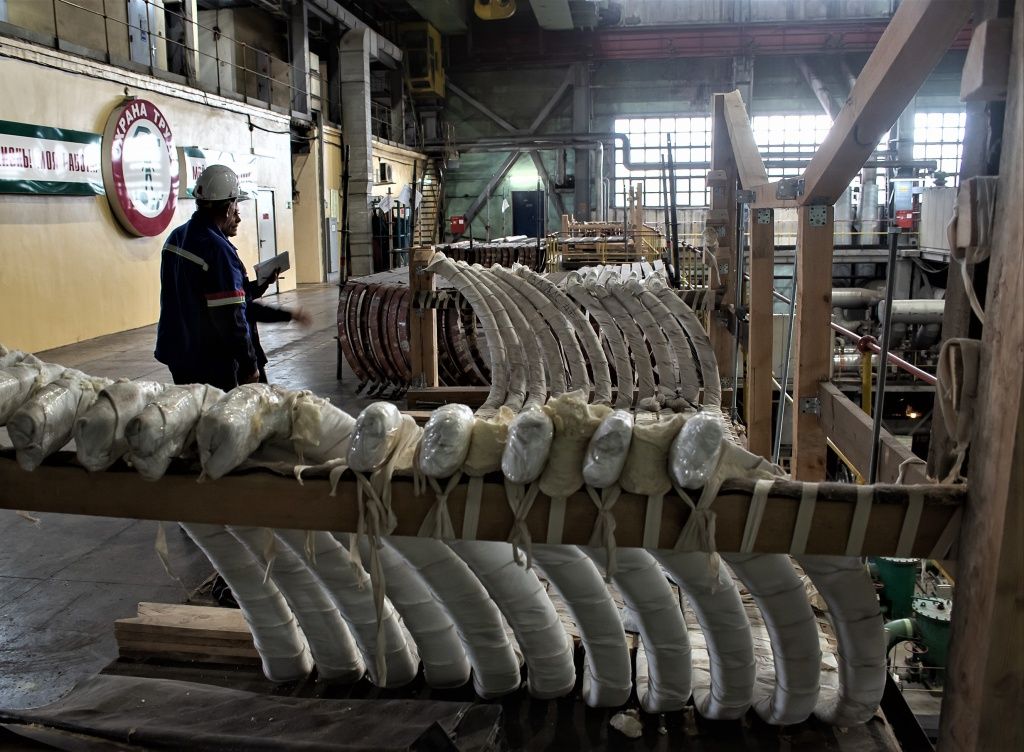

При транспортировке медные части обмотки были самым тщательным образом упакованы — каждый элемент отдельно и надежно зафиксирован. Даже сама форма деревянной тары (приглядитесь на фото в правой части) была спроектирована специально под их форму Скачать

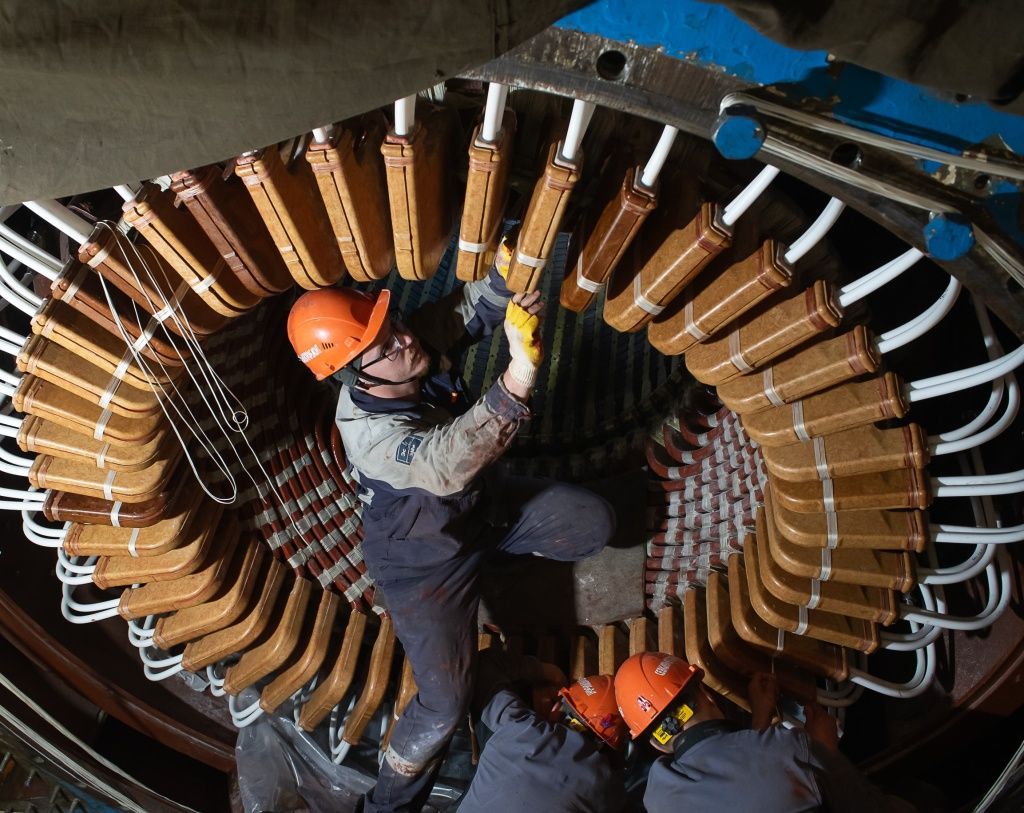

Элементы установлены, идёт процесс их фиксации. Работа требует высочайшего мастерства и ответственности. Процесс монтажа обмотки статора генератора требует максимального профессионализма и ответственности Скачать
Ремонт турбоагрегата № 14 начался в мае и будет закончен в конце сентября.
Главная задача обоих турбоагрегатов — выработка тепловой энергии для потребителей левобережной части города. Поэтому их качественная подготовка к новой зиме — на контроле.
В планах ремонтной кампании 2026 года на Ново-Кемеровской ТЭЦ предстоит ремонт ещё трёх турбин — № 11, № 10 и № 15. Это также важный этап подготовки к будущей зиме. Ремонтные работы не скажутся на подаче тепла потребителям. Отопительный сезон в Кузбассе стартует уже скоро.
