Под землей — бабочки: в Кемерове началась внутритрубная диагностика теплосетей СГК

На этой неделе подрядная организация из Санкт-Петербурга при помощи роботизированного комплекса исследует магистральные трубопроводы в Заводском и Ленинском районах города.

Определенный для внутритрубной диагностики участок на улице Радищева — 762 метра в однотрубном исчислении, то есть к проверке — и подающий, и обратный трубопроводы.

Магистральный трубопровод диаметром 1000 мм питает теплом и горячей водой от Ново-Кемеровской ТЭЦ сотни домов и социальных учреждений микрорайона Южный.

Гидравлические испытания на этом участке уже завершились. На пересечении улицы Баумана и улицы Радищева проявил себя дефект. Так что робота задействуют не только в плановой диагностике выбранного отрезка, он еще и предельно точно определит место повреждения, которое в ближайшие дни ремонтные бригады устранят.

Робот «Волхов» приезжает в Кемерово из Санкт-Петербурга третий год подряд. График работы в городах присутствия СГК у подрядной организации  очень плотный. Перед Кемеровом специалисты уже побывали в Рубцовске.

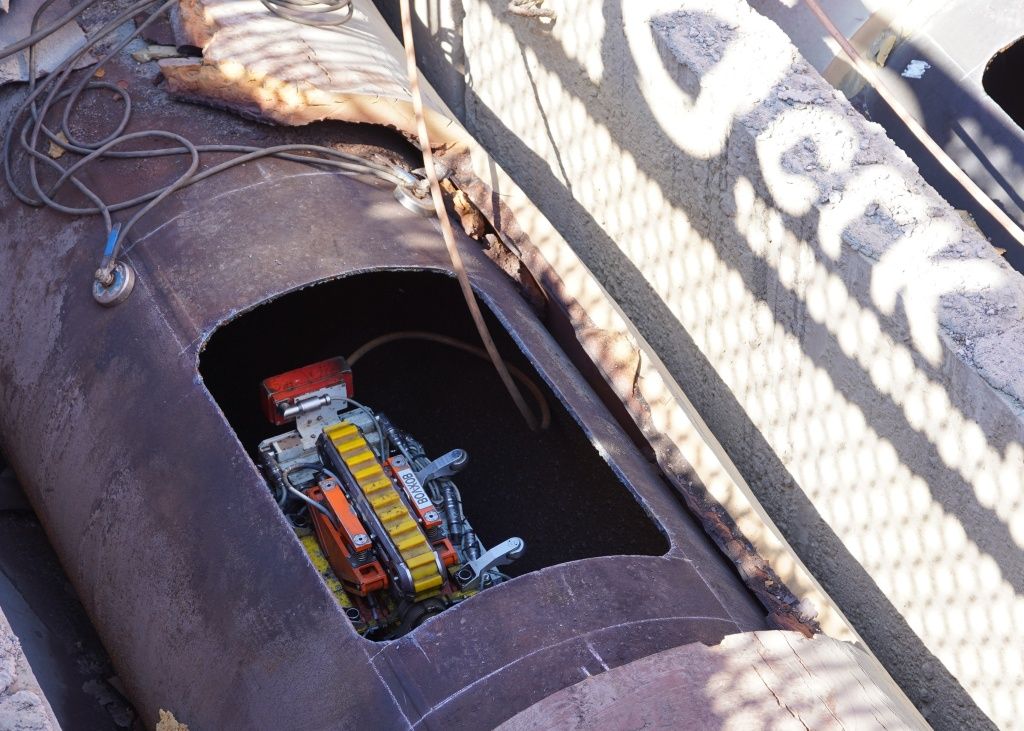

Трубы изнутри «Волхов» исследует магнитным методом с переменным намагничиванием металла. Робот-дефектоскопист перемещается внутри, впереди у него — устройство, которое создает переменное магнитное поле и, взаимодействуя с магнитами, намагничивает стенки трубы.

Когда в стенке трубы есть дефект, коррозия или трещины, магнитный поток рассеивается, и это рассеивание регистрируется датчиками.

Вся информация с датчиков в режиме онлайн записывается, а затем обрабатывается специальной программой. Итог диагностики — график, где видны указаны места утончения металла, остаточная толщина стенки трубы и так далее.

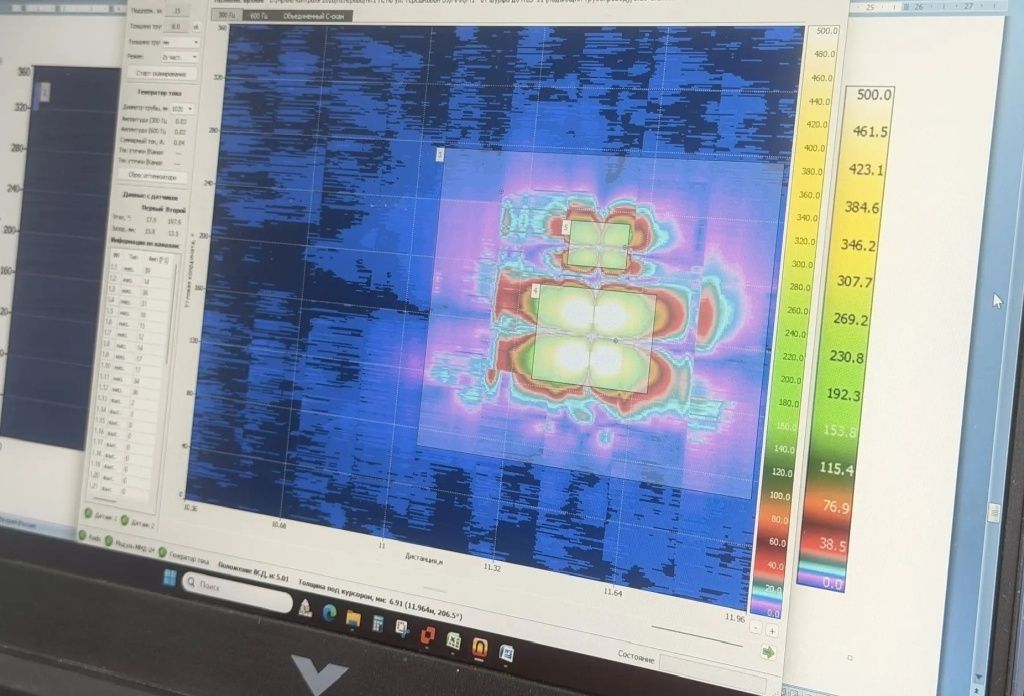

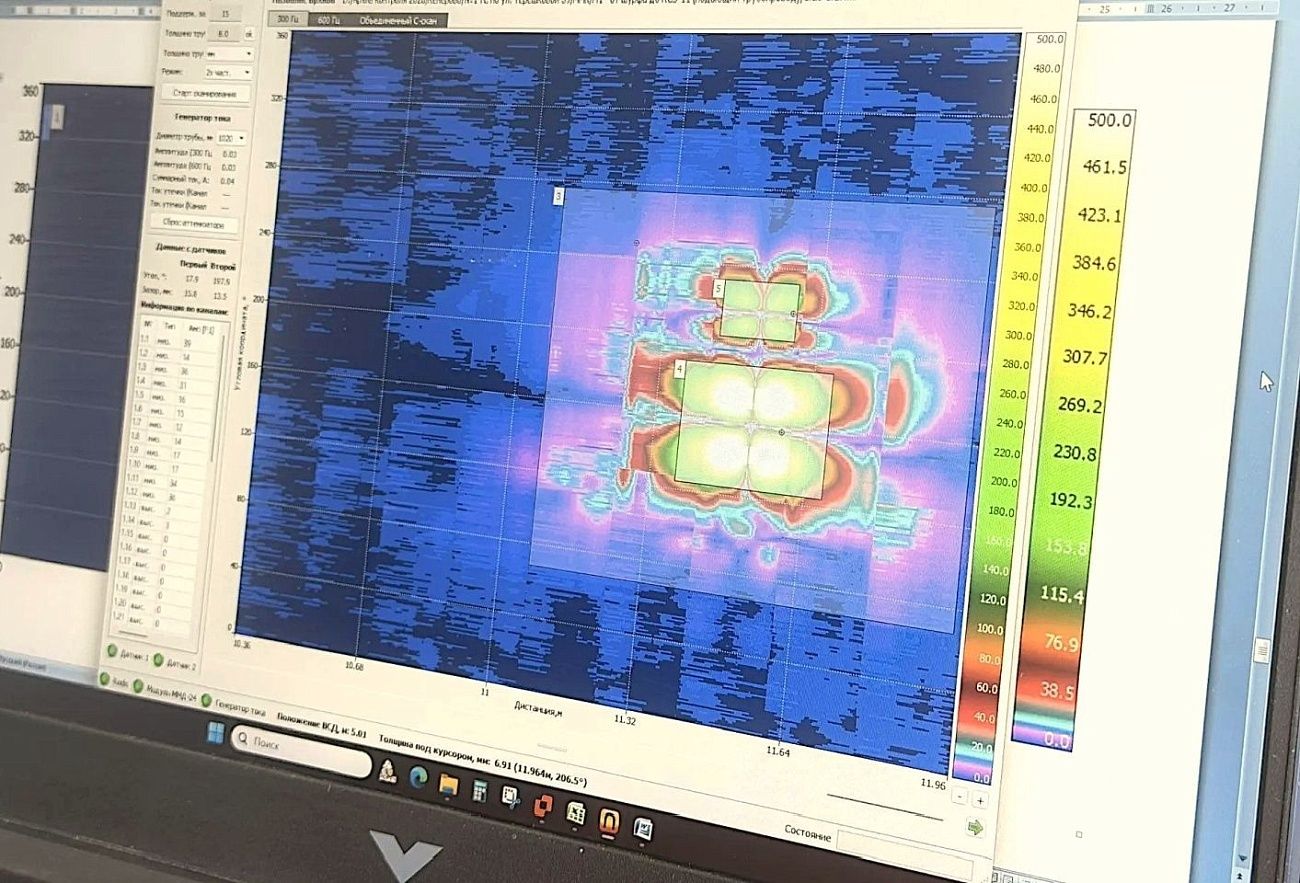

Как рассказал инженер внутритрубной диагностики и ремонта Григорий Кулагин, который работает на улице Радищева, на графике дефект видно — его очертания похожи на силуэт бабочки: чем больше размах крыльев у такой бабочки, тем больше и серьезнее дефект.

«Мы постоянно дорабатываем и совершенствуем программный комплекс, который обрабатывает сигналы, полученные датчиками робота. Еще несколько лет назад отчеты о диагностике мы составляли вручную, а теперь все обрабатывает программа — гораздо быстрее и очень точно», — рассказывает Григорий Кулагин.

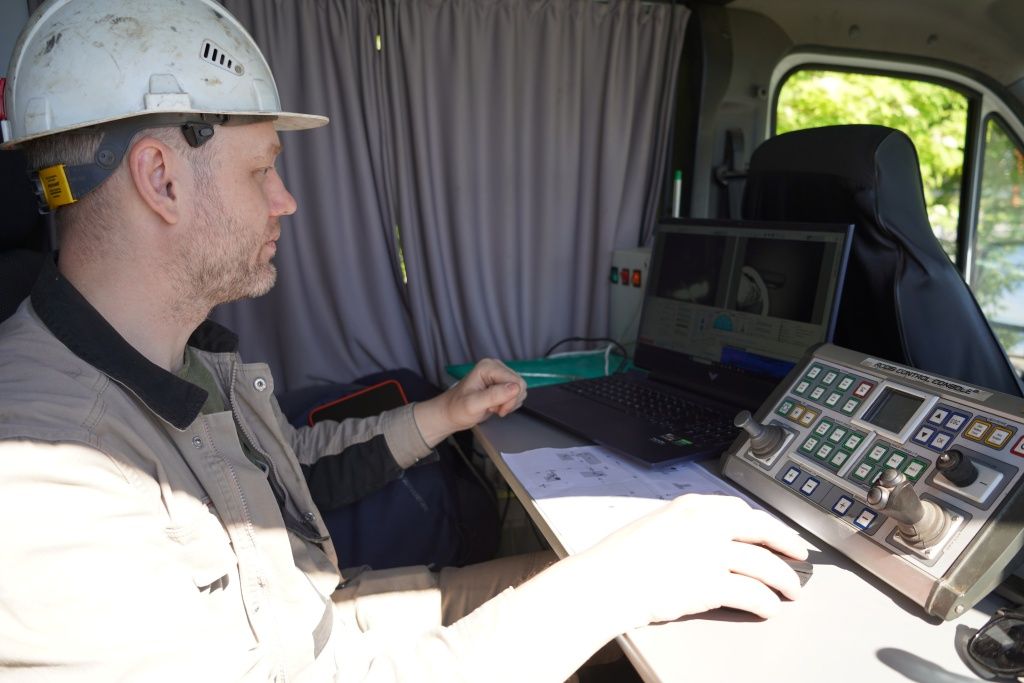

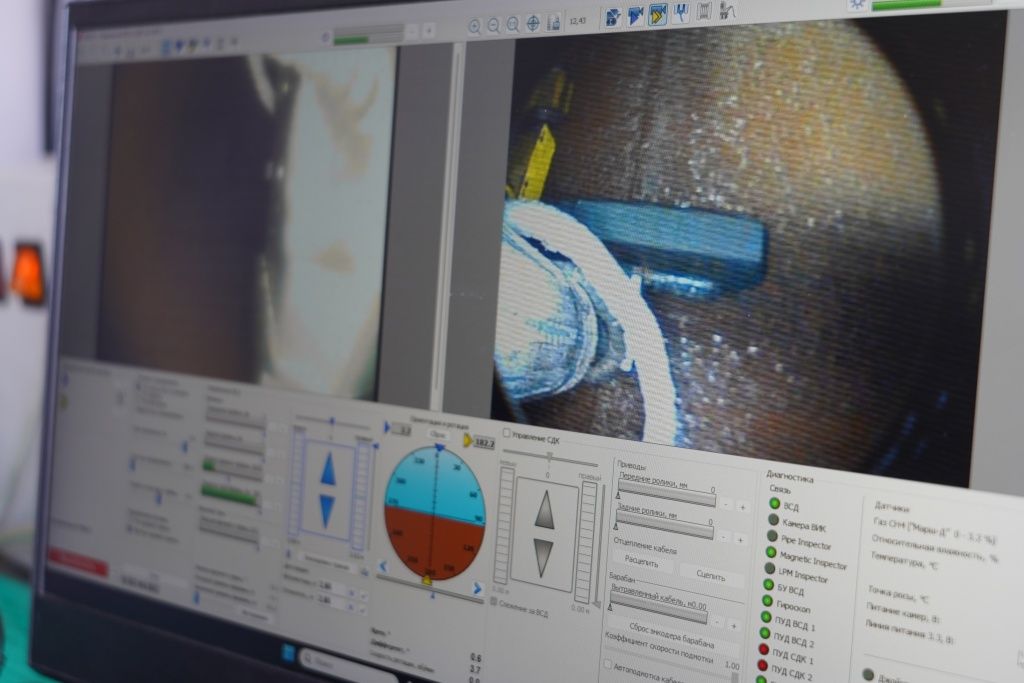

Но роль оператора, конечно, крайне важна. Робот оснащён и видеокамерой, которая позволяет вести визуальный осмотр трубы, оценивать ее состояние изнутри. Когда робот доезжает до шва, оператор обязательно отмечает его в программе. Длина отрезков смонтированных труб известна, поэтому фиксация швов помогает определять расстояние от точки погружения, и в случае выявления дефектов — точно понимать, где вскрывать.

За час робот-диагност проходит порядка 40 метров. От точки загрузки он способен удаляться не более чем на 300 метров.

На то, чтобы исследовать участок на лице Радищева, потребуется два дня. Далее автомобиль подрядчика переместится на улицу Индустриальную, где будет исследовать 910 метров магистрального трубопровода диаметром 1000 мм.

Участки для проведения роботизированной диагностики в 2026 году выбирались на основании большого срока эксплуатации труб — более 15 лет, типа изоляции, проведенной ранее акустической томографии и выявления аномалий и критических перенапряжений металла, наличия повреждений, а также доступности для спуска и курсирования робота.

Внутритрубную диагностику с помощью роботов в Кемерове СГК начала осваивать в 2024 году, проверив 6,07 км труб подземной прокладки диаметром от 500 до 1000 мм. В 2025 году такая диагностика была проведена на 7,8 км системообразующих магистральных участках теплосетей.

Энергетики оценивают технологию как эффективную. Она позволяет сократить объемы шурфовок на городских улицах, при этом исследовать протяженные участки теплосетей. На основании полученных данных составляется объективная картина состояния коммуникаций, определяются наиболее приоритетные участки для перекладки, формируется график замены критических участков.
