«Умные» трубы в сибирские сети

Рассказывая про капитальный ремонт магистральных тепловых сетей в Новосибирске, мы не раз использовали словосочетание «умные трубы». Но еще ни разу не говорили о том, как выглядят и из чего состоят «умные» трубы.

Провода на ободе трубПровода — основа системы оперативного контроля

Трубу делает «умной» система оперативно-диспетчерского контроля. Это провода, которые встроены в тепловую изоляцию трубы.

Устройство умной трубы изнутриУстройство «умной» трубы изнутри

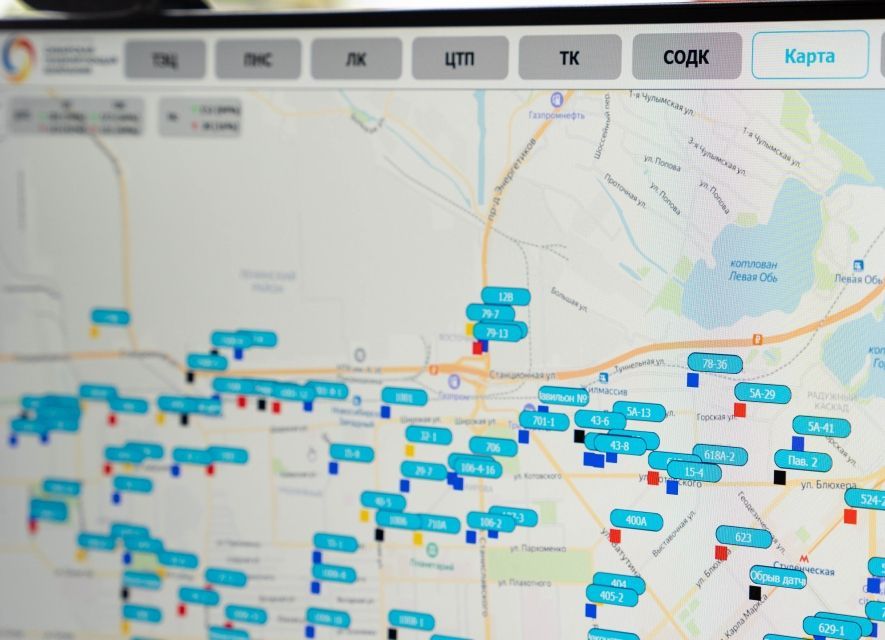

Эти провода подключаются к специальным устройствам — коверам, или переносным коммуникаторам. Снимать информацию с коверов специалисты могут как непосредственно на месте, делая объезды теплотрасс и подключаясь к ним с помощью компьютера, так и дистанционно, когда данные автоматически передаются в диспетчерскую.

Переносной коммуникатор.jpg

Такая технология позволяет в режиме онлайн выявлять дефект трубопровода и определять место его возникновения. В результате техническое состояние и работоспособность «умной» трубы постоянно находятся под контролем.

Рабочие элементы.jpg

Но «умными» трубы не становятся, а «рождаются». На заводе-изготовителе на металлическую трубу наносят тепловую изоляцию, покровный слой и ту самую систему оперативно-диспетчерского контроля.


Высокий уровень теплоизоляции «умных» труб снижает тепловые потери. В итоге температура воды, которую отпустила ТЭЦ, и температура у конечного потребителя будут отличаться лишь на 5–7 °С. В то время как обычные трубы увеличивают эту разницу примерно на 10–15 °С.

На стадии монтажа

В отличие от обычной металлической трубы, без изоляции, сроки монтажа «умных» труб меньше. Система оперативно-диспетчерского контроля позволяет укладывать их на участках, где повышен уровень грунтовых вод, без предварительного осушения этих участков.

ШАБЛОН ПОРТАЛ.jpg

В 2019 году в Новосибирске «умные» трубы заменят три участка магистральных теплосетей. В сумме это 960 метров, или 19% от общего объема тепловых сетей в 5 километров, которые СГК планирует заменить в городе в текущем году.

Участок на улице Мира - один из масштабных ремонтных участковУчасток на улице Мира — один из масштабных ремонтных участков
